상세 정보 |
|||
| 제품명: | 1pc 볼 밸브 | 밸브 재료: | A105N |
|---|---|---|---|
| 압력: | PN40 | 작업: | 핸들 레버 |
| 연결: | 웨이퍼 | 모델: | Q71F |
| 강조하다: | 고압 웨이퍼 볼 밸브,폴리테트라플루오르에틸렌 자리 볼 밸브,스테인리스 스틸 핸들 레버 밸브 |
||
제품 설명

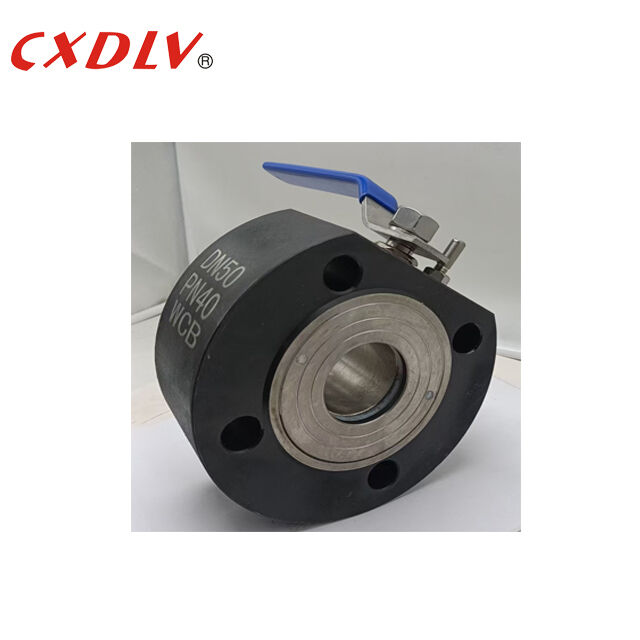

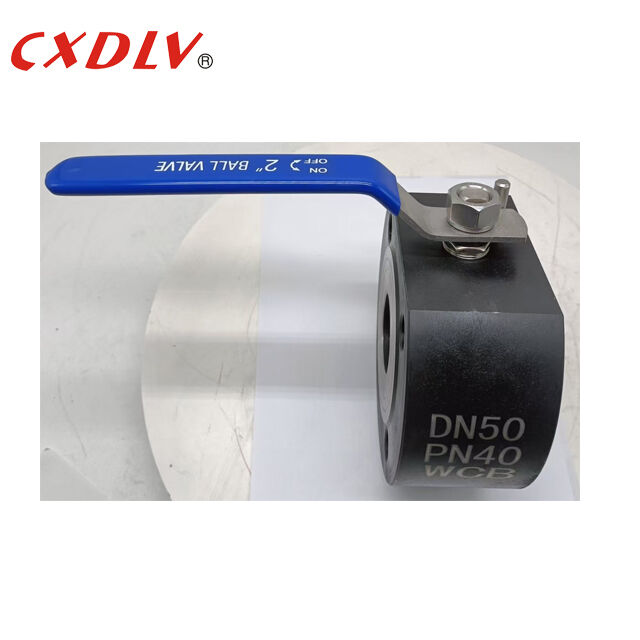

PN40 고압 웨이퍼 부동 공 밸브 끝 입구 SS201 핸들 레버와 PTFE 좌석
일반적 특징
이탈리아 볼 밸브
적용 가능한 표준:
- 설계 및 제조: GB / T12237 / 1989
- 연결: JB / T79
- 방화성 시험: GB / T13927 - 1992
크기 범위:
- DN15 ~ DN200
명목 압력:
- 구조 1.6 ~ 4.0 MPa
온도 제한:
- 20 °C ~ 200 °C
떠다니는
완전 항구
웨이퍼형 볼 밸브(이탈리아 슈퍼 얇은 형태의 볼 밸브라고도 불립니다) 는 파이프 라인 장비에서 PN1.0~2.5MPa의 조건에서 사용됩니다.작업 온도는 29~180°C (밀착 반지는 RPTFE) 또는 29~180°C (밀착 반지는 PPL 폴리페닐렌), 파이프 라인에서 매체를 차단하거나 연결하는 것을 달성하기 위해. 물, 증기, 기름, 질산, 아세트산, 카바미드,또는 산화성 매체 적용 될 수 있습니다.
| 단위:mm | |||||
| 압력 | 크기 | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
적용
웨이퍼 볼 밸브는 석유, 화학, 금속, 발전소, 가벼운 산업 및 기타 분야에서 자동으로 석유, 물, 가스 및 직물 또는 섬유 액체를 조정하거나 차단하는 데 널리 사용될 수 있습니다.
강도
1일반적인 볼 밸브와 비교하면, 슈퍼 얇은 유형의 볼 밸브는 짧은 구조 길이, 가벼운 무게, 설치에 더 쉽고, 재료를 절약 등의 장점이 있습니다.그리고 열 절연 성능이 우수합니다.
2우리는 높은 신뢰할 수 있는 밀폐 성능을 달성하기 위해 좌석 반지에 대한 유연한 밀폐 구조를 사용하고 개방 / 폐쇄 작업에 쉽게,그리고 특별한 방화 방지 구조가 밸브에 설치되어 사고 화재 위험 조건에서 밸브 작동과 높은 밀폐 성능을 유지하지 않습니다..
3. 안티 정적 구조는 고객의 요청에 따라 설정 될 수 있습니다. 우리는 구멍을 가진 90o 오픈 / 클로즈 로케이션 플레이트를 설정, 고객은 잘못된 동작을 피하기 위해 실제 조건에 따라 위치를 잠그게 할 수 있습니다.
모델 선택
웨이퍼 볼 밸브
| 모델 번호 | 작업 압력 /Mpa |
적용 가능한 온도 /°C |
적용 가능한 중간 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤200 |
질소 |
| Q71F-25P | 2.5 | 질소 | |
| Q71F-16Ti | 1.6 | 산화성 부식성 매체 | |
| Q71F-25Ti | 2.5 | 산화성 부식성 매체 |
