상세 정보 |
|||
| 몸: | CF8,CF8M,WCB,CF3M | 좌석: | PTFE,RPTFE,POB |
|---|---|---|---|
| 구조: | 공 | 포트 크기: | 15A~200A |
| 연결: | RF | 압력: | 150LB~300LB |
| 작업: | 웜기어 | 작동 온도: | -20 ℃ ~ 200 ℃ |
| 중간: | 기유 물 가스 | ||
| 강조하다: | 스테인리스 스틸 플랑지 볼 밸브,3방향 T 포트 볼 밸브,기어 작동 플랜지 볼 밸브 |
||
제품 설명

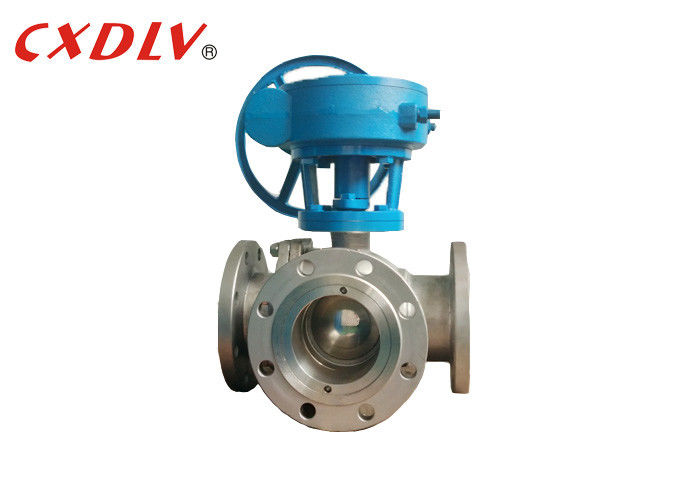

스테인리스 스틸 플랜지 볼 밸브 3방향 T 포트 기어 작동, 다양한 산업 응용 분야에 적합
볼 밸브 특징
|
|
3방향 볼 밸브는 T 및 L 버전으로 제공됩니다. T형은 세 개의 직교 파이프가 서로 통신하고 세 번째 채널을 차단하여 분할 및 병합 기능을 수행할 수 있도록 합니다. L 3방향 볼 밸브 유형은 서로 직교하는 두 개의 파이프만 연결할 수 있으며, 세 번째 파이프를 동시에 서로 연결된 상태로 유지할 수 없으며, 분배만 가능합니다.
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
볼 밸브의 장점
- 최저 유량 저항
- 빠른 개폐가 가능하며, 일부 구조의 개폐 시간은 0.05~0.1초에 불과하여 테스트 스탠드의 자동화 시스템에 사용할 수 있습니다. 충격 없이 작동 시 밸브를 빠르게 열고 닫습니다.
- 완전 개방 및 완전 폐쇄 시 밀봉 표면과 매체의 볼과 시트가 격리되어 고속으로 밸브 매체를 통과해도 밀봉 표면의 침식이 발생하지 않습니다.
- 컴팩트한 구조, 경량으로 저온 매체 시스템에 가장 적합한 밸브 구조를 고려할 수 있습니다.
- 다양한 크기로 제조되어 선택의 유연성을 제공합니다.
- 고압 및 고온 조건에서 안전한 서비스를 제공합니다.
- 다른 밸브에 비해 적은 힘으로 제어됩니다.
FAQ
1. 가격은 언제 받을 수 있습니까?
일반적으로 문의를 받은 후 3시간 이내에 견적을 드립니다. 가격을 매우 급하게 받고 싶으시다면 전화로 문의하시거나 이메일로 알려주시면 문의를 우선적으로 처리하겠습니다.
2. 품질을 확인하기 위해 샘플을 어떻게 받을 수 있습니까?
가격 확인 후, 품질 확인을 위해 샘플을 요청할 수 있습니다. 디자인 및 종이 품질을 확인하기 위해 빈 샘플만 필요한 경우, 급행 운임을 부담하시면 무료로 샘플을 제공해 드립니다.
3. 샘플을 얼마나 오래 받을 수 있습니까?
샘플 요금을 지불하고 확인된 파일을 보내주시면 샘플은 3-7일 이내에 배송 준비가 완료됩니다. 샘플은 급행으로 발송되며 3-5일(영업일 기준) 이내에 도착합니다. 계정이 없으면 자체 급행 계정을 사용하거나 선불로 지불할 수 있습니다.
4. 전체 절차는 얼마나 오래 걸립니까?
주문하신 후 생산 처리 시간은 약 45-60일입니다. 모든 자료를 준비하는 데 15일, 제조에 30일이 필요합니다.
5. 운송 및 배송 날짜는 어떻게 됩니까?
일반적으로 화물을 운송하기 위해 선적을 사용합니다. 약 25-40일이 소요됩니다. 또한 어느 국가와 항구에 있는지에 따라 다릅니다. 아시아와 같이 상품을 보내야 하는 경우 더 짧을 수 있습니다.
긴급 상황이 발생하면 교통비를 부담하는 한 항공 급행으로 상품을 보낼 수 있습니다.
