상세 정보 |
|||
| 애플리케이션: | 공업용 용도, 물 공업용 용도 | 볼 재질: | CF8, CF8M |
|---|---|---|---|
| 온도 범위: | -20°C ~ 200°C | 밀봉하다: | PTFE, RPTFE, PEEK, PPL 등등 |
| 좌석 재질: | PTFE, RPTFE 또는 데벨론 | 에 의해 구동: | 수동, 펜무마틱, 전기 |
제품 설명

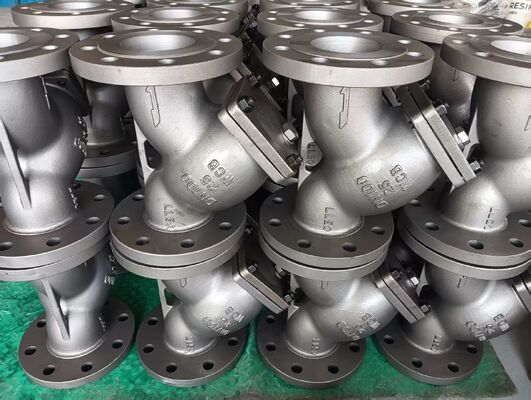

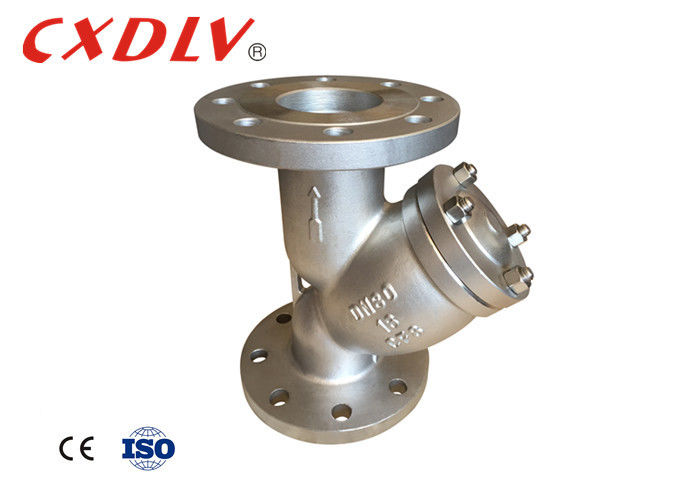

듀플렉스 스테인리스 스틸로 제작된 내구성 있는 Y 스트레이너 밸브로, 파이프라인을 효과적으로 필터링하여 이물질과 입자로부터 보호하도록 설계되었습니다.
| 본체 재질: | 듀플렉스 스테인리스 스틸 | 스크린: | CF8/CF8M |
|---|---|---|---|
| 개스킷: | PTFE | 스토퍼: | CF8/CF8M |
| 매체: | 물, 공기, 가스 | ||
| 하이라이트: |
|
||
제품 설명
사양
정격 압력: PN1.6-6.4
강도 시험 압력: PT1.5PN
적용 매체:물.공기.가스
적용 분야
Y형 필터는 석유, 화학, 화학 섬유, 경공업, 수처리, 도시 공학 등의 생산에서 가정용, 산업용 액체에 적합하며 고체 불순물을 여과합니다. 일반적으로 펌프, 압축기 입구 또는 유량계, 파이프라인 밸브 및 배관 장비 앞에 설치되어 장비와 배관을 막힘과 마모로부터 보호합니다.
Y형 필터는 일반적으로 감압 밸브, 릴리프 밸브, 고정 수위 밸브 또는 기타 장비의 입구 끝에 설치되어 매체의 불순물을 제거하여 밸브와 장비의 정상적인 사용을 보호합니다. 또한 가스 또는 기타 매체의 대형 입자 여과에도 사용할 수 있습니다. 파이프라인에 설치하여 유체의 대형 고체 불순물을 제거하여 기계 및 장비(압축기, 펌프 등 포함)와 계측기가 정상적으로 작동하고 작동하며 공정이 안정화되도록 합니다. 안전 생산의 역할. Y형 필터는 물, 석유 및 가스에 적합합니다. 일반적인 수망은 18~30메쉬, 통풍망은 10~100메쉬, 유망은 100~480메쉬입니다.
| 크기 | d | D | D1 | D2 | t | C | n-φb | L |
| DN15 | 15 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 |
| DN20 | 20 | 105 | 75 | 58 | 2 | 14 | 4-14 | 140 |
| DN25 | 25 | 115 | 85 | 68 | 2 | 14 | 4-14 | 155 |
| DN32 | 32 | 135 | 100 | 78 | 2 | 16 | 4-18 | 180 |
| DN40 | 40 | 145 | 110 | 88 | 3 | 16 | 4-18 | 200 |
| DN50 | 50 | 160 | 125 | 102 | 3 | 16 | 4-18 | 220 |
| DN65 | 65 | 180 | 145 | 122 | 3 | 18 | 4-18 | 250 |
| DN80 | 80 | 195 | 160 | 138 | 3 | 20 | 8-18 | 280 |
| DN100 | 100 | 215 | 180 | 158 | 3 | 20 | 8-18 | 320 |
| DN125 | 125 | 245 | 210 | 188 | 3 | 22 | 8-18 | 345 |
| DN150 | 150 | 280 | 240 | 212 | 3 | 24 | 8-23 | 380 |
| DN200 | 200 | 335 | 295 | 268 | 3 | 26 | 12-23 | 500 |
특징
2. Y형 필터는 특허받은 내부 기계 구조를 채택하여 진정한 의미의 고압 역세척 기능을 실현합니다. 필터 스크린의 외부 고압 역세척과 내부 자체 프라이밍 및 배수 기능을 결합하여 필터에 걸린 불순물을 쉽고 철저하게 제거할 수 있습니다. 세척 시 사각지대가 없고 유량이 감소하지 않아 여과 효율과 긴 수명을 보장합니다.
3. Y형 필터 세척 차압 신호는 차압 송신기를 통해 전송되어 차압 스위치의 큰 오차 단점을 극복합니다.
4. 전송 장치는 내장형, 밀봉형이며 과전류 부품과 분리되어 있으며 트립 보호 기능이 설계되어 모터 또는 본체를 보호합니다.
5. Y형 필터 배수구는 유압식 밀봉에 의존하므로 솔레노이드 밸브 또는 기타 취약한 밀봉이 필요 없으며 간단하고 실용적입니다.
6. 입구 및 출구 플랜지는 이동식 구조로 설계되어 회전 및 조절이 가능하여 현장 설치를 용이하게 합니다.
7. Y형 필터의 내부 내부식성은 특수 무독성 내부식성 재료를 채택하여 내후성, 내산성, 내알칼리성, 내염수 분무성이 우수합니다.
8. Y형 필터 전기 시스템은 통합 제어 모드를 채택하여 원격 제어를 실현할 수 있습니다.
포장 및 배송
포장 세부 정보: 각 밸브에 적합한 목재 케이스를 선택하고 숙련된 작업자가 흠집이 발생하지 않도록 포장합니다. 장기 협력 포워더가 공간을 예약하고 세관을 통과하며 지체 없이 운송을 처리합니다. 운송 방법은 바다, 항공 및 기차의 세 가지 방법이 있습니다. 고객의 요구에 따라 운송을 준비합니다.
배송 세부 정보: 주문에 따라 7~60일
자주 묻는 질문
Q: 귀사는 무역 회사입니까, 아니면 제조업체입니까?
A: 저희는 공장입니다.
Q: 배송 시간은 얼마나 걸립니까?
A: 주문에 따라 7~60일입니다.
Q: 샘플을 제공합니까? 무료입니까, 아니면 추가입니까?
A: 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 부담하지 않습니다.
Q: 지불 조건은 무엇입니까?
A: 결제=1000USD, 선불 30% T/T, 선적 전 잔금.
