상세 정보 |
|||
| 본체 재질: | CF8,CF8M,A216 WCB,CF3,CF3M,C95800 | 시트 재질: | 금속 |
|---|---|---|---|
| 줄기: | 상승하는 줄기 | 기준: | ANSI/JIS/GB |
| 크기: | 1/2 ~12 | 중간: | 물, 기름, 가스 |
| 연결: | 플랜지 | ||
제품 설명

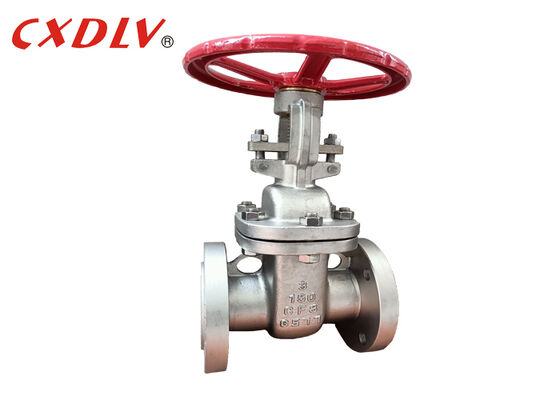

플렉서블 윙 CF8 체구 게이트 밸브 Handle 휠 외부와 조커 상승 줄기 ANSI150 나사
사양
적용 가능한 표준:
- ASME B16에 따라 설계 및 제조34
- ASME B16에 따라 얼굴과 얼굴10
- ASME B16에 따라 끝 플랜지5
- API 598에 따라 검사 및 테스트
크기 범위:
- 1/2~12인치
압력 등급:
- ANSI CL150/300,
온도 범위:
- -20°C~185°C
클리그:
- 유연해요
건설:
- 플랜지
적용
Z41W 스테인리스 스틸 게이트 밸브는 콤팩트 구조, 합리적인 설계, 좋은 밸브 딱딱성, 부드러운 채널, 작은 흐름 저항 계수,밀폐면은 스테인레스 스틸과 단단한 합금으로 만들어집니다., 긴 서비스 수명, 유연한 그래피트 포장, 신뢰할 수있는 밀폐, 가볍고 유연한 작동. 그것은 석유, 화학,1의 작업 압력으로 수력 및 열 발전소.6mpa ~ 20.0mpa 및 작업 온도 -29°C ~ 185°C
| 크기 | L ((RF) | d | H | H1 | W | W1 |
| 1" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
| 2" | 216 | 51 | 400 | / | 200 | / |
특징
1)제품 특징: 국내외 첨단 표준의 요구 사항을 충족, 신뢰할 수있는 밀폐, 우수한 성능, 아름다운 모양.
2) 밀폐 쌍은 진보되고 합리적입니다, 게이트와 밸브 좌석의 밀폐 표면은 다른 경도가있는 단단한 합금으로 용접 된 표면입니다, 밀폐는 신뢰할 수 있으며 고 경도가 있습니다.마모 저항성, 높은 온도 저항성, 부식 저항성, 좋은 경개 저항성 및 긴 수명.
3) 밸브 줄기 조건화 및 표면 나이트라이드 처리, 좋은 부식 저항, 경사 저항 및 마모 저항.그것은 다양한 파이프 플랜지 표준과 플랜지 밀폐 표면 형태를 사용할 수 있습니다다양한 프로젝트의 필요와 사용자 요구에 대응하기 위해
4) 사용 범위: 이 제품은 석유, 화학 및 기타 산업에서 사용할 수 있습니다.
모델 선택
포트 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
| 밸브 재료 | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 운용형 | 손바퀴, 기어, 전기, 공기, 맨 샤프트 등 | |||
