| 본체 재질: | CF8, CF8M, WCB, CF3, CF3M | 볼 재질: | CF8, CF8M |
|---|---|---|---|
| 시트 재질: | PTFE | 포트 모델: | L 포트, T 포트 |
| 기준: | GB/ANSI/JIS | 모델 번호: | Q44F-16P,Q45F-16C |
| 강조하다: | 4차원 플랜저 구슬 밸브 PN16,PTFE 좌석이 있는 스테인레스 스틸 구슬 밸브,ISO5211 장착 패드 구슬 밸브 |
||
제품 설명

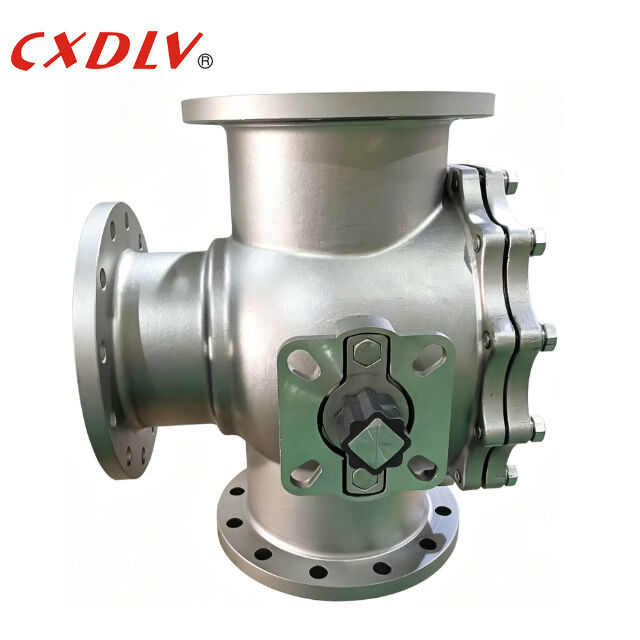

4방 플랜지 연결 볼 밸브 PN16 RF 스테인리스 스틸 본체 PTFE 시트 ISO5211 마운팅 패드 포함
사양
주조 부동 볼 밸브
적용 표준:
- 설계 및 제조: GB12237-89
- 연결: JB/T79
- 방화 테스트: API607 4판 1993
- 테스트 및 검사: GB/T13927-1992
사이즈 범위:
- DN15 ~ DN200
압력 등급:
- PN16 PN25 PN40
온도 범위:
- -20°C~185°C
3방 볼 밸브 T형과 L형으로 제공됩니다. T형은 세 개의 직교하는 파이프가 서로 통하도록 하고 세 번째 채널을 차단하여 분할 및 병합 기능을 수행합니다.
L형 3방 볼 밸브는 서로 직교하는 두 개의 파이프만 연결할 수 있으며, 세 번째 파이프를 동시에 연결할 수 없고 분배만 가능합니다.두 개의 입구를 하나의 출구에서 분리하는 데 사용되거나 두 개의 입구 중 하나를 하나의 출구에 연결할 수 있습니다. 다른 종류의 3포트 밸브는 다른 가능한 흐름 방향 계획 및 위치에 대해 설계될 수 있습니다.
| 압력 | 사이즈 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
적용 분야
이 밸브는 주로 산업용 순환수 공급 및 배수, 도시 수도 공급 및 배수, 고층 건물 및 호텔의 펌프 가압수 배출구에 사용되며, 역류 방지 및 파괴적인 수격 방지 제거에 사용되어 송수관망의 안전한 작동을 보장합니다. 환경 요구 사항을 충분히 고려하여 설계되었으며, 진동 없음, 소음 없음, 부드러운 작동으로 호텔, 주거지의 조용함을 보장하고 에너지 절약 기능도 갖추고 있습니다.
왜 우리를 선택해야 할까요?
1. 유체 저항이 낮고 저항 계수가 파이프 길이와 같습니다.
2. 구조가 간단하고 크기가 작으며 무게가 가볍습니다.
3. 컴팩트하고 신뢰성이 높으며 밀봉 성능이 우수합니다. 진공 시스템에도 널리 사용되었습니다.
4. 작동이 편리하고 개폐가 빠르며 90° 회전으로 완전히 열린 상태에서 완전히 닫힌 상태로 전환되어 원거리 제어에 편리합니다.
5. 유지 보수가 편리하고 볼 밸브는 구조가 간단하며 밀봉 링은 일반적으로 이동 가능하여 분해 및 교체가 비교적 편리합니다.
6. 완전히 열리거나 완전히 닫혔을 때 볼과 밸브 시트의 밀봉 표면이 매체와 분리되어 매체가 밸브의 밀봉 표면을 침식시키지 않습니다.
7. 응용 범위가 넓으며, 수 밀리미터에서 수 미터까지, 고진공에서 고압까지 적용 가능합니다.
