상세 정보 |
|||
| 디스크 재질: | 2205/cf8m/cf8/cf3/cf3m/wcb/904l | 중간: | water.gas.oil |
|---|---|---|---|
| 크기: | DN40 ~ DN600 | 기준: | ANSI/GB/DIN |
| 본체 재질: | 2205/cf8m/cf8/cf3/cf3m/wcb/904l | MPA: | 1.0mpa/1.6mpa/2.5mpa/4.0mpa/150lb/300lb |
| 봄: | SS304/SS316/X-750 | ||
| 강조하다: | 스테인리스 스틸 304 듀얼 플레이트 체크 밸브,웨이퍼 타입 듀얼 플레이트 체크 밸브,PN16 플랜지 끝 체크 밸브 |
||
제품 설명

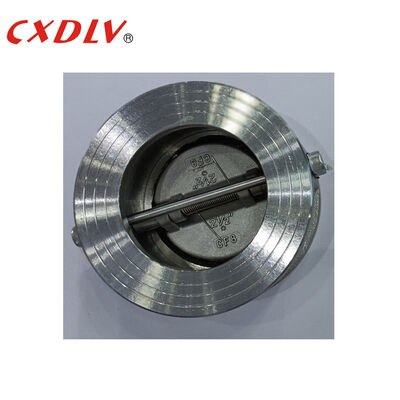

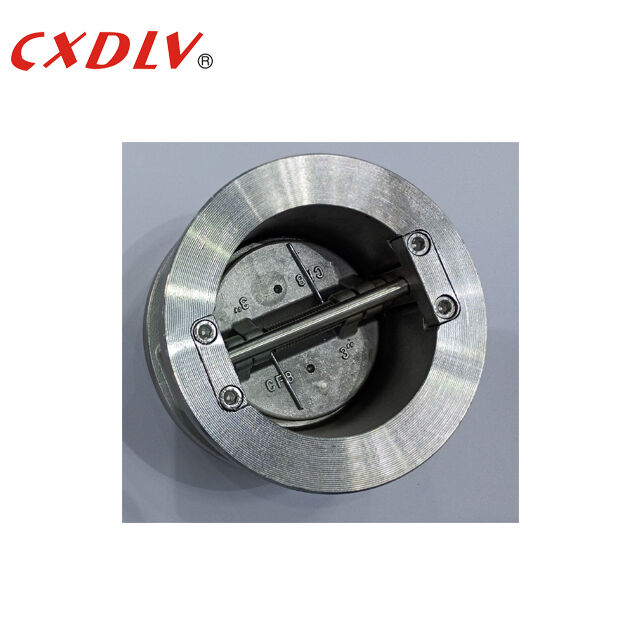

스테인리스 스틸 304 웨이퍼 타입 듀얼 플레이트 체크 밸브 스윙 타입 PN16 플랜지 끝
차원 도면
사양
디자인 AP1594.JB/T8937
대면으로 API594입니다.API6DDIN3202
압력 및 온도 등급ASME B1634
테스트 & 검사 API598
적용
듀얼 플레이트, 웨이퍼 체크 밸브는 중앙 힌지 핀에 힌지 된 두 개의 스프링 로딩 된 플레이트를 사용합니다. 밸브의 내부는 두 개의 반 원형 스프링과 플레이트 표면으로 구성됩니다.그리고 밸브 몸체에 핀으로 고정됩니다., 그리고 스프링은 밸브 플레이트를 닫기 위해 변형되고, 유체 압력은 스프링이 열리게합니다. 변형은 빠르며, 파이프를 물 망치 손상으로부터 보호합니다.
특징
1콤팩트 웨이퍼 스타일, 일 조각 디자인;
2중앙 기둥은 외부 핀이나 플러그 없이 내부 조립체를 완전히 지원합니다.
3최대 흐름 영역은 압력 손실을 줄입니다.
4이중 판 설계는 개장 및 폐쇄 시간을 줄이는 증가 강도를 생산합니다.
5.토리션 스프링은 밸브 플레이트 폐쇄를 지원 하 고, 흐름을 반전 방지.
6셰프트는 중력, 부식 저항성 구조가 있습니다.
7셰프트 지원은 밸브 플레이트의 과도한 이동을 방지하기 위해 정지 역할을합니다. 그들은 큰 샤프트 베어링 표면으로 침식 저항적이며 내부 조립을 위해 쉽게 제거 할 수 있습니다.유지보수 또는 변경.
8밀기 윙어는 밸브 플레이트 힌지의 마찰과 마모를 줄입니다.
패키지 & 배달
포장 세부 사항: 우리는 각종 밸브에 따라 적합한 나무 케이스를 선택하고, 멍에 발생 시 숙련된 노동자를 배치합니다. 장기 협력 업체는 공간을 예약합니다.당분간 관세와 운송을 처리합니다.운송 방법은 3가지로 해상, 항공, 기차로 고객들의 필요에 따라 운송을 할 수 있습니다.
배송 세부 사항: 주문에 따라 7~60days
