상세 정보 |
|||
| 디스크 재질: | CF8M/CF8/CF3/CF3M/WCB | 중간: | water.gas.oil |
|---|---|---|---|
| 크기: | DN50 ~ DN600 | 기준: | ANSI/GB/DIN |
| 본체 재질: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0mpa/1.6mpa/2.5mpa |
| 봄: | SS304/SS316 | ||
| 강조하다: | DN80 주강 체크 밸브,ANSI150LB 이중 플레이트 역류 방지 밸브,금속 시트가 있는 웨이퍼 체크 밸브 |
||
제품 설명

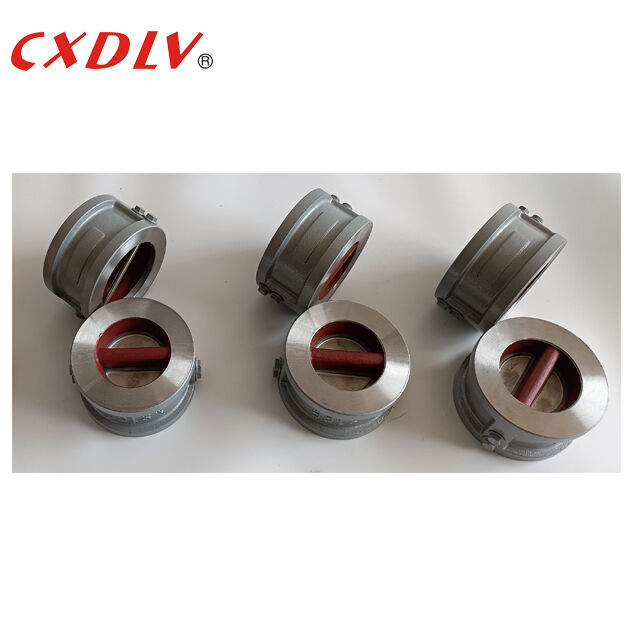

DN80 ANSI150LB RF 듀얼 도어 플레이트 주사철 금속 좌석 웨이퍼 체크 밸브 반전 밸브
사양
디자인 API594입니다.API6DJB/T8937
대면으로 API594입니다.API6DDIN3202JB/T8937
압력 및 온도 등급API598
적용
듀얼 플레이트, 웨이퍼 체크 밸브는 중앙 힌지 핀에 힌지 된 두 개의 스프링 로딩 된 플레이트를 사용합니다. 밸브의 내부는 두 개의 반 원형 스프링과 플레이트 표면으로 구성됩니다.그리고 밸브 몸체에 핀으로 고정됩니다., 그리고 스프링은 밸브 플레이트를 닫기 위해 변형되고, 유체 압력은 스프링이 열리게합니다. 변형은 빠르며, 파이프를 물 망치 손상으로부터 보호합니다.
차원 도면
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
특징
1콤팩트 웨이퍼 스타일, 일 조각 디자인;
2중앙 기둥은 외부 핀이나 플러그 없이 내부 조립체를 완전히 지원합니다.
3최대 흐름 영역은 압력 손실을 줄입니다.
4이중 판 설계는 개장 및 폐쇄 시간을 줄이는 증가 강도를 생산합니다.
5.토리션 스프링은 밸브 플레이트 폐쇄를 지원 하 고, 흐름을 반전 방지.
6셰프트는 중력, 부식 저항성 구조가 있습니다.
7셰프트 지원은 밸브 플레이트의 과도한 이동을 방지하기 위해 정지 역할을합니다. 그들은 큰 샤프트 베어링 표면으로 침식 저항적이며 내부 조립을 위해 쉽게 제거 할 수 있습니다.유지보수 또는 변경.
8밀기 윙어는 밸브 플레이트 힌지의 마찰과 마모를 줄입니다.
패키지 & 배달
포장 세부 사항: 우리는 각종 밸브에 따라 적합한 나무 케이스를 선택하고, 멍에 발생 시 숙련된 노동자를 배치합니다. 장기 협력 업체는 공간을 예약합니다.당분간 관세와 운송을 처리합니다.운송 방법은 3가지로 해상, 항공, 기차로 고객들의 필요에 따라 운송을 할 수 있습니다.
배송 세부 사항: 주문에 따라 7~60days
FAQ
Q: 당신은 무역 회사나 제조업체인가요?
A: 우리는 16년 이상 제조업체입니다.
Q: 배송시간은 얼마인가요?
A: 주문에 따라, 7 ~ 60days.
Q: 샘플을 제공합니까? 무료 또는 추가?
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불하지 않습니다.
Q: 지불 조건은?
A: 지불 <=1000USD, 100% 사전. 지불>=1000USD, 30% T/T 사전, 출하 전에 잔액.
