상세 정보 |
|||
| 본체 재질: | CF8, CF8M, WCB, CF3, CF3M | 볼 재질: | CF8, CF8M, WCB |
|---|---|---|---|
| 시트 재질: | PTFE, PPL, DAKIN PTFE | 포트 모델: | L 보어 |
| 기준: | GB/ANSI/JIS | 모델 번호: | Q44F-JIS10K |
| 강조하다: | 탄소강 플랜지 볼 밸브,3 방향 L 포트 볼 밸브,ISO5211 장착 패드 볼 밸브 |
||
제품 설명

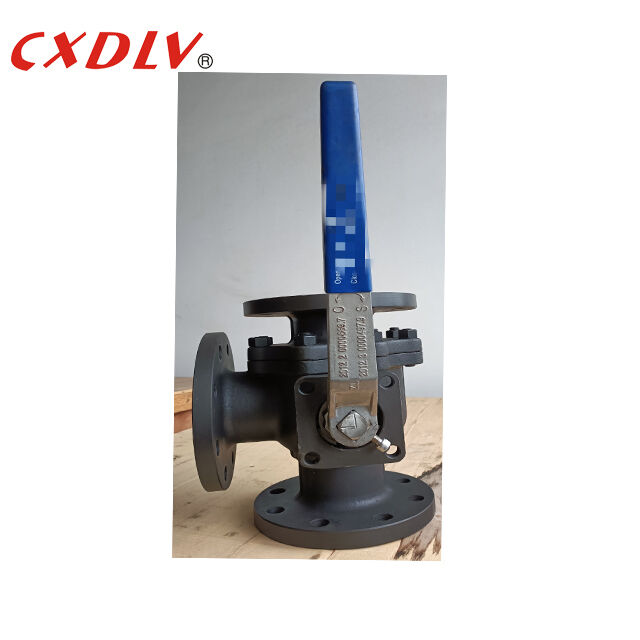

핸들 레버 JIS10K 연결이 있는 ISO5211 장착 패드가 있는 탄소강 3 방향 L 포트 플랜지 볼 밸브
명세서
주조 플로팅 볼 밸브
적용 가능한 표준:
- 설계 및 제조:GB12237-89
- 연결:HG/T20592
- 내화시험 : API607 4차 1993
- 테스트 및 검사: GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16 PN25 PN40 JIS10K ANSI150LB
온도 범위:
- -20°C~185°C
3방향 볼 밸브T 및 L 버전으로 제공됩니다. T형은 직교하는 3개의 파이프가 서로 소통할 수 있게 하고, 세 번째 채널을 차단해 분할 및 병합 기능을 할 수 있게 해준다.
L 3방향 볼밸브형은 서로 직교하는 두 개의 배관만 연결할 수 있고 세 번째 배관을 동시에 연결된 상태로 유지할 수는 없고 분배만 할 수 있다.하나의 콘센트에서 두 개의 흡입구를 분리하는 데 사용되거나 두 개의 흡입구 중 하나를 하나의 콘센트에 연결할 수 있습니다. 다른 종류의 3방 밸브는 다른 가능한 흐름 방향 지정 방식 및 위치에 맞게 설계될 수 있습니다.
| 압력 | 크기 | 엘 | L1 | 디 | D1 | D2 | Z-Φd | ISO5211 ΦD |
4-ΦW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5~F7 | 4-Φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-Φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-Φ10 |
애플리케이션
밸브는 주로 산업 순환 물 공급 및 배수, 도시 물 공급 및 배수, 고층 건물 및 펌프의 가압 물 배출구 호텔에 사용되며 물을 줄이고 파괴적인 수격 현상을 제거하는 데 사용되며 파이프 네트워크의 안전한 작동을 보장합니다. 환경 요구 사항, 진동 없음, 소음 없음, 원활한 작동을 충분히 고려하여 호텔, 주거용 조용함 및 절전 기능을 보장하도록 설계되었습니다.
왜 우리를 선택합니까?
1. 유체 저항이 낮고 저항 계수는 파이프 길이 h와 같습니다.
2. 구조가 간단하고 크기가 작으며 무게가 가볍습니다.
3. 컴팩트하고 신뢰성이 높으며 밀봉성이 우수합니다. 또한 진공 시스템에도 널리 사용되었습니다.
4. 조작이 편리하고 개폐가 빠르며 완전 개방에서 완전 폐쇄까지 회전이 90 °이므로 장거리 제어에 편리합니다.
5. 유지 관리가 편리하고 볼 밸브는 구조가 간단하며 밀봉 링은 일반적으로 움직일 수 있으며 분해 및 교체가 비교적 편리합니다.
6. 완전 개방 또는 완전 폐쇄시 볼과 밸브 시트의 밀봉 표면은 매체로부터 격리되며 매체는 밸브 밀봉 표면의 침식을 일으키지 않습니다.
7. 소형에서 수 밀리미터, 최대 수 미터까지, 고진공에서 고압까지 광범위한 적용이 가능합니다.
