상세 정보 |
|||
| 제품명: | 1pc 볼 밸브 | 밸브 재질: | 밸브 재질 |
|---|---|---|---|
| 압력: | PN16 | 작업: | 핸들 |
| 연결: | 웨이퍼 | 모델: | Q71F |
| 강조하다: | 이탈리아 얇은 벽 웨이퍼 볼 밸브,빠른 변경이 가능한 스테인레스 스틸 볼 밸브,얇은 벽 디자인의 플랜지 볼 밸브 |
||
제품 설명

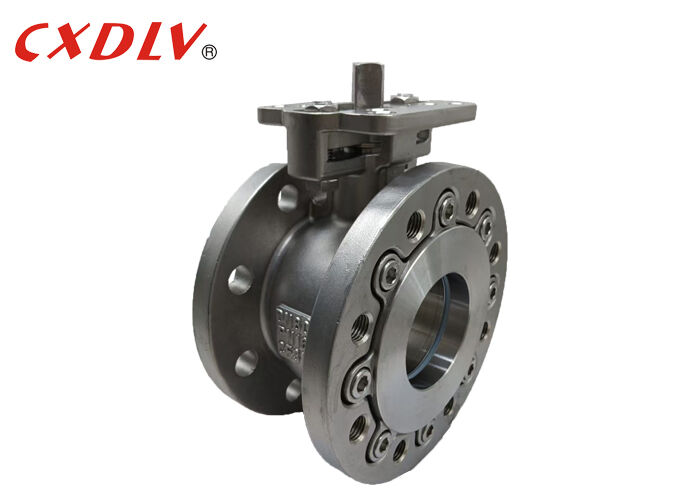

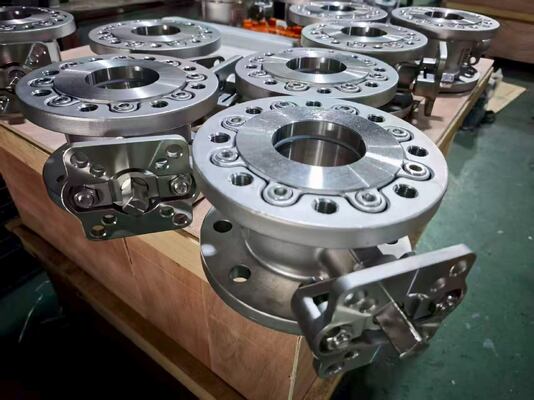

퀵체인지 부품을 갖춘 이탈리아산 얇은 벽 웨이퍼 볼 밸브 - 스테인리스 스틸 볼 밸브
일반 기능
이탈리아 볼 밸브
적용 가능한 표준:
- 설계 및 제조 : GB / T12237 / 1989
- 연결 : JB / T79
- 내화 시험 : GB / T13927 - 1992
크기 범위:
- DN15 ~ DN200
공칭 압력:
- 시공 1.6 ~ 4.0 MPa
온도 제한:
- 20°C ~ 350°C
웨이퍼형 볼 밸브(또는 "이탈리아 초박형" 유형 볼 밸브라고도 함)은 PN1.0~2.5MPa, 작동 온도 29~180℃(밀봉 링은 RPTFE) 또는 29~180℃(밀봉 링은 PPL 폴리페닐렌)의 조건에서 파이프라인 장비에 사용되어 파이프라인의 매체를 차단하거나 연결합니다. 물, 증기선, 기름, 질산, 아세트산, 카바마이드와 같은 적용 가능한 매체 또는 산화성 매체는 채택된 차동 밸브 재질에 따라 적용될 수 있습니다.
| 단위:mm | |||||
| 압력 | 크기 | 엘 | 디 | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
애플리케이션
웨이퍼 볼 밸브는 석유, 화학, 야금, 발전소, 경공업 및 기타 분야에서 널리 사용되어 석유, 물, 가스 및 펄프 또는 섬유질 유체를 자동으로 조정하거나 차단할 수 있습니다.
힘
1. 블로우 아웃 프루프 스템 디자인
2. 전체 포트 디자인
3. ISO5211 직접 장착 패드
4. 플랜지 표준:GB
5. 다양한 씰링 재료 및 탄소강 옵션
6. 웨이퍼 볼 밸브 구조가 간단하고 크기가 작으며 무게가 가볍습니다.
모델 선택
웨이퍼 볼 밸브
| 모델 번호 | 작동 압력 /Mpa |
적용온도 /℃ |
적용 가능한 매체 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
니트로스 |
| Q71F-25P | 2.5 | 니트로스 | |
| Q71F-16Ti | 1.6 | 산화 부식성 매체 | |
| Q71F-25Ti | 2.5 | 산화 부식성 매체 |
