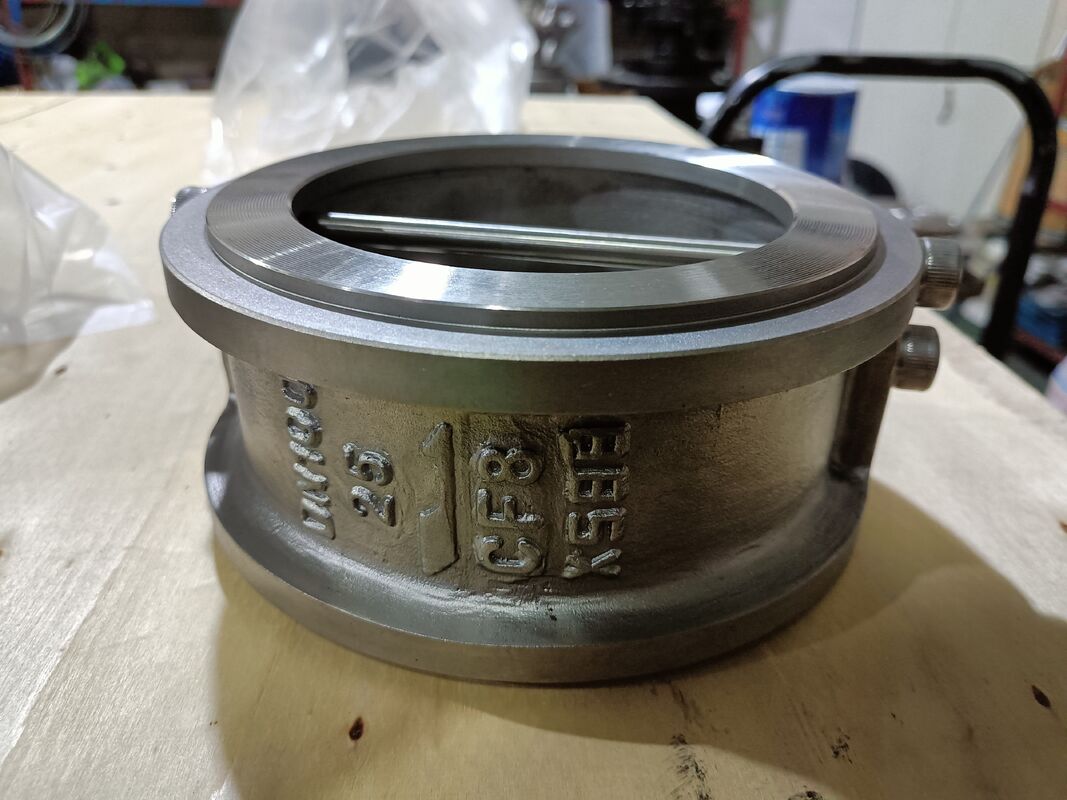

DN65 PN16 웨이퍼 듀얼 플레이트 체크 밸브 스테인리스 스틸 CF8M 스프링 로딩 듀얼 디스크 반전 밸브

DN65 PN16 웨이퍼 이중 플레이트 체크 밸브 - 스테인레스 스틸 CF8M

그만큼Xidelong DN65 PN16 웨이퍼 이중 플레이트 체크 밸브까다로운 산업용 파이프라인 시스템에서 안정적인 역류 방지를 위해 설계된 고성능 체크 밸브입니다. 견고한 스테인리스 스틸 CF8M(A351 등급 316) 본체와 이중 스프링 장착 디스크가 특징인 이 웨이퍼형 체크 밸브는 광범위한 응용 분야에서 탁월한 내식성, 신속한 폐쇄 및 유지 관리가 필요 없는 작동을 제공합니다.

주요 특징

기술 사양

• 공칭 직경:DN65(2-1/2인치)
• 압력 등급:PN16(클래스 150 상당)
• 본체 및 디스크 재질:ASTM A351 CF8M(316 스테인리스강)
• 좌석 재질:버진 PTFE
• 봄 재료:스테인레스 스틸 316(인코넬 X-750 옵션)
• 연결 표준:웨이퍼 유형, EN 1092-1 PN16 / ASME B16.5 클래스 150 플랜지 사이에 적합
• 디자인 표준:API 594, API 598, EN 13709
• 대면:API 594 짧은 패턴
• 작동 온도:-29°C ~ +200°C(-20°F ~ +392°F)
• 적용 가능한 미디어:물, 온수, 증기, 기름, 가스, 약산, 유기용제

일반적인 응용 분야

• 정수장:원수, 처리수, 슬러지 라인의 펌프 토출 역류 방지
• HVAC 시스템:냉수, 응축수, 온수 순환 루프
• 석유 및 가스:정유소 공정 라인, 탱크 팜 배관 및 연료 이송 시스템
• 해양 및 조선:평형수 시스템, 빌지 배출 라인, 소방 본관
• 화학 처리:316 SS 호환성이 필요한 부식성 미디어 전송
• 발전:냉각수 회로, 보조 배관, 응축수 회수 라인

품질 보증

모든 Xidelong 이중 플레이트 체크 밸브는 배송 전에 다음과 같은 품질 관리 절차를 거칩니다.

• 1.5x 정격 압력에서 API 598에 따른 100% 쉘 압력 테스트
• 눈에 보이는 누출이 전혀 없는 1.1x 정격 압력에서 100% 시트 누출 테스트
• 차체, 디스크 및 트림 구성 요소에 대한 재질 인증서(EN 10204 3.1)
• API 594 면대면 공차에 대한 치수 검사
• 용융 로트부터 완제품까지 완벽한 추적성

NACE MR0175 사워 서비스 트림, 극저온 확장 또는 특수 플랜지 드릴링 패턴을 포함한 맞춤형 구성에 대해서는 당사 엔지니어링 팀에 문의하세요. 우리는 귀하의 프로젝트 요구 사항을 충족시키기 위해 OEM 브랜딩 및 맞춤형 패키징 솔루션을 제공합니다.

오늘 저희에게 연락하세요경쟁력 있는 견적, 기술 데이터시트를 요청하거나 평가용 샘플을 요청하세요.
