상세 정보 |
|||
| 본체 재질: | CF8, CF8M, WCB, CF3, CF3M | 볼 재질: | CF8, CF8M |
|---|---|---|---|
| 시트 재질: | PTFE | 기준: | GB,ANSI,JIS,DIN |
| 크기: | 1/2 "~ 8" | 중간: | 수유 가스 |
| 압력 클래스: | 300lb | ||
| 강조하다: | 300LB 고압 볼 밸브,스테인레스 스틸 플랜지 플로팅 밸브,CF8 CF8M 직접 마운팅 패드 |
||
제품 설명

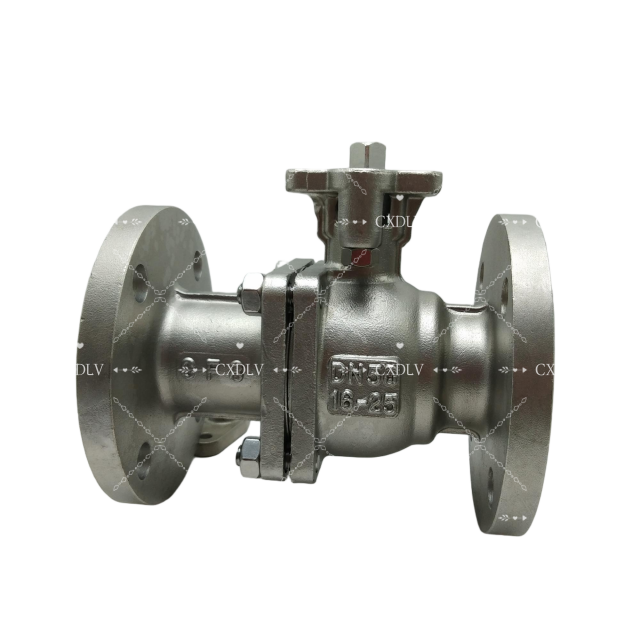

300LB 2" 플랜지 볼 밸브 스테인리스 스틸 CF8 CF8M 직접 장착 패드
사양
주조 플로팅 볼 밸브
적용 표준:
- 설계 및 제조: GB12237-89
- 연결: JB/T79
- 방화 테스트: API607 4차 1993
- 테스트 및 검사: GB/T13927-1992
크기 범위:
- 1/2"~8"
압력 등급:
- ASME CL, 300, 600
온도 범위:
- -20°C~185°C
* 클래스 300LB 2피스 스테인리스 스틸 플랜지 풀 포트 볼 밸브
플랜지 볼 밸브는 당사에서 취급하는 다른 볼 밸브와 연결 방식이 다릅니다. 다른 플랜지 연결과 결합하도록 설계된 이 밸브는 청소 및 교체가 용이합니다.
| 압력 | 크기 | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| 클래스 300 | 1/2" | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2" | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2" | 더 많은 사양, 자유롭게 문의하십시오 | |||||||||||||
| 3" | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" | ||||||||||||||
응용 분야
이 밸브는 주로 산업용 순환수 공급 및 배수, 도시 수도 공급 및 배수, 고층 건물 및 호텔의 펌프 가압수 배출구에 사용되며, 물을 되돌리고 파괴적인 수격 작용을 제거하여 배관망의 안전한 작동을 보장합니다. 환경 요구 사항을 충분히 고려하여 설계되었으며, 진동 없음, 소음 없음, 부드러운 작동으로 호텔, 주거지의 조용함을 보장하고 에너지 절약 기능도 갖추고 있습니다.
볼 밸브 강점
1. 다양한 종류의 플랜지 산업용 밸브의 선도적인 제조업체로서, 우리는 전 세계에 볼 밸브, 버터플라이 밸브, 게이트 밸브, 글로브 밸브, 체크 밸브 등을 수출했습니다. 2. 이 분야에서 12년 이상의 경험과 CE, ISO 등의 인증 자격 및 극도로 엄격한 표준으로 인해 현재 시장에서 매우 경쟁력을 유지하고 있습니다. 3. 주문 수량은 환영합니다. 일반 및 인기 모델의 경우 재고가 준비되어 있습니다.
그리고 정시 배송이 보장됩니다. 그렇지 않으면 지연 시 보상을 청구하십시오.
4. 물론 고품질 서비스를 이용할 수 있습니다. 모든 이메일은 2시간 이내에 처리됩니다. (보통 훨씬 빠름) 5. 테스트를 위해 무료 샘플을 보낼 수 있습니다.
모델 선택
2PC 풀 포트 플로팅 볼 밸브 표준 ANSI
GBJISDIN
압력300LBPN16/PN25/PN40
10K/20K
PN16/PN40
재질
1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
| 모델 | 1) 하이 플랫폼 모델 2) 핸들 모델 | |||
