상세 정보 |
|||
| 밸브 종류: | 이중 플레이트 웨이퍼 체크 밸브 | 공칭 직경: | DN65(2-1/2") |
|---|---|---|---|
| 압력 등급: | PN16 | 본체 재질: | 스테인레스 스틸 CF8M (316) |
| 디스크 재질: | 스테인레스 스틸 CF8M (316) | 시트 재질: | PTFE |
| 스프링 소재: | 스테인레스 스틸 316 | 연결 유형: | 웨이퍼 |
| 작동 온도: | -29°C ~ 200°C | 적용 가능한 매체: | 물, 기름, 가스 |
제품 설명

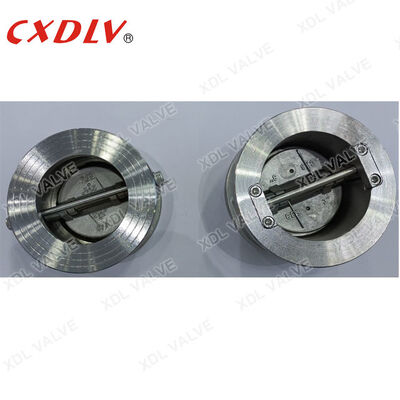

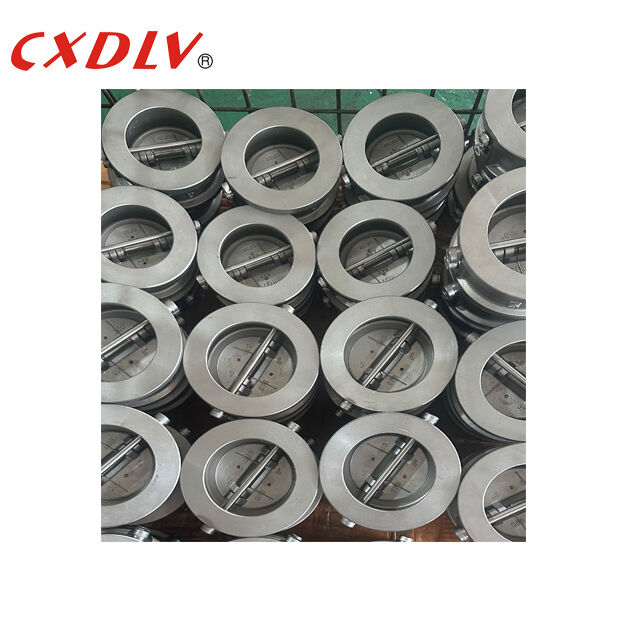

웨이퍼 듀얼 플레이트 체크 밸브 스테인리스 스틸 재료 물 오일 가스를 위한 반전 밸브
의Xidelong 웨이퍼 듀얼 플레이트 체크 밸브고성능 반전 밸브로, 까다로운 산업용 파이프라인 시스템에서 신뢰성 있는 역류 방지를 위해 설계되었습니다.탄탄한 스테인레스 스틸 CF8M (A351 등급 316) 체형과 두 개의 스프링 부하 디스크, 이 웨이퍼 타입의 체크 밸브는 광범위한 애플리케이션에서 예외적인 부식 저항, 빠른 폐쇄 및 유지 보수 없는 동작을 제공합니다.
주요 특징
| 특징 | 이점 |
|---|---|
| 듀얼 플레이트 스프링 로딩 디자인 | 토션 스프링 메커니즘은 흐름이 역전되면 즉각적으로 거품 밀폐를 보장하며 물 망치 및 시스템 손상을 방지합니다. |
| CF8M 스테인리스 스틸 바디 및 디스크 | 우수한 부패 및 산화 저항성; 바닷물, 화학물질 및 200°C까지의 고온 유체 등 공격적인 매체에 적합 |
| 컴팩트 웨이퍼 구성 | 매우 짧은 얼굴 대면 크기 (API 594에 따라) 는 설치 공간을 절약하고 파이프 라인 무게를 줄입니다. 추가 지원없이 표준 플랜지 사이에 적합합니다. |
| 부드러운 좌석 | 낮은 차차 압력에서 누출을 막는 밀폐; 광범위한 화학 호환성; 교체 가능한 좌석은 밸브 사용 수명을 연장합니다 |
| 양방향 밀폐 | 양쪽 흐름 방향의 긍정적 차단; 요청에 따라 사용할 수 있는 방화 안전 중차 금속-금속 좌석 지원 |
기술 사양
- 명목 지름:DN65 (2-1/2 인치)
- 압력 등급:PN16 (클래스 150에 해당)
- 바디와 디스크 재료:ASTM A351 CF8M (316 스테인리스 스틸)
- 좌석 재료:순수한 PTFE
- 스프링 재료:스테인리스 스틸 316 (Inconel X-750 선택)
- 연결 표준:웨이퍼 타입, EN 1092-1 PN16 / ASME B16.5 150급 플랜지 사이를 꽂습니다.
- 설계 표준:API 594, API 598, EN 13709
- 얼굴과 얼굴:API 594 짧은 패턴
- 작동 온도:-29°C ~ +200°C (-20°F ~ +392°F)
- 적용 가능한 매체:물, 뜨거운 물, 증기, 석유, 가스, 약한 산, 유기 용매
전형적 사용법
- 물 처리 시설:원수, 처리된 물 및 진흙 선의 펌프 배charge 역류 예방
- HVAC 시스템:냉각 물, 응축 물 및 뜨거운 물 순환 루크
- 석유 및 가스:정제 공사 공정 라인, 탱크 농장 파이프 및 연료 전송 시스템
- 해양 및 조선:발라스트 물 시스템, 배설물 배출 선, 소방 전류
- 화학 가공:316 SS 호환성이 요구되는 식식 매체 전송
- 전력 생산:냉각용 물 회로, 보조 파이프, 응축물 환원 라인
품질 보장
모든 Xidelong 듀얼 플레이트 체크 밸브는 출하 전에 다음과 같은 품질 관리 절차를 거칩니다.
- API 598에 따른 100% 껍질 압력 시험, 1.5배의 명압
- 좌석 누출량 100% 시험, 가시 누출량이 0인 1.1배의 명압에서
- 바디, 디스크 및 트림 부품에 대한 재료 인증서 (EN 10204 3.1)
- API 594 면면 허용값에 따른 차원 검사
- 용해전에서 완제품까지의 완전한 추적성
NACE MR0175 산성 서비스 트림, 냉동 확장 또는 특수 플랜지 드릴링 패턴을 포함한 사용자 지정 구성에 대해 엔지니어 팀과 연락하십시오.우리는 OEM 브랜딩과 맞춤형 포장 솔루션을 제공하여 프로젝트 요구 사항을 충족시킵니다..
오늘 연락하세요공모사업, 기술정보표 또는 평가용 표본을 요청할 때
