상세 정보 |
|||
| Structure: | Trunnion Ball | 소재: | 탄소강; 스테인레스 스틸 |
|---|---|---|---|
| Connection: | Flange | Size: | DN150~DN400 |
| Power: | Gear Operated | ||
| 강조하다: | 탄소강 플랜지된 볼 밸브,스테인리스 스틸 플랑지 볼 밸브,물 |
||
제품 설명

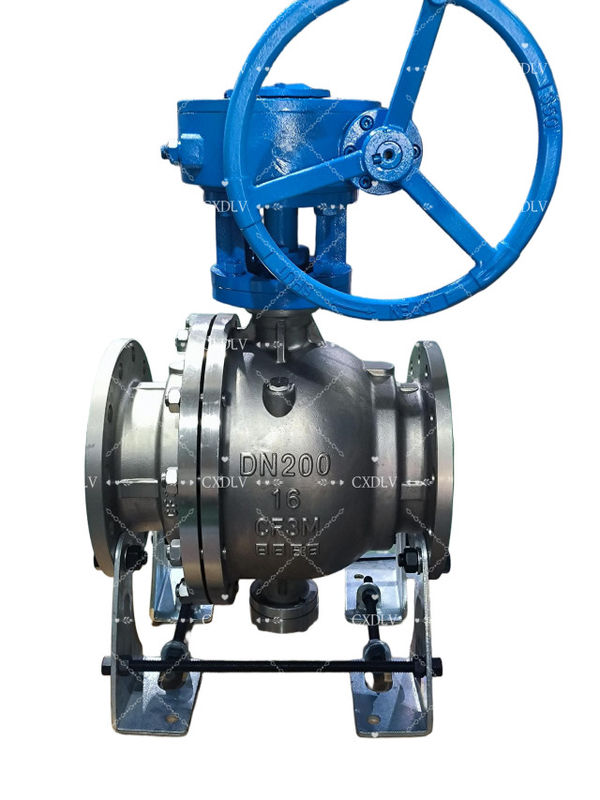

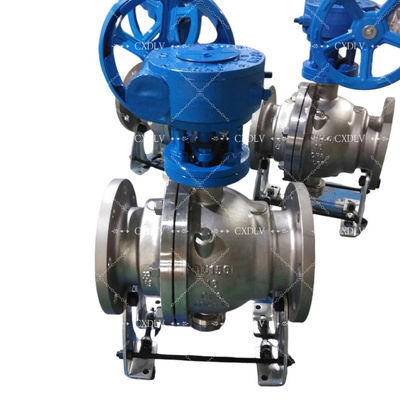

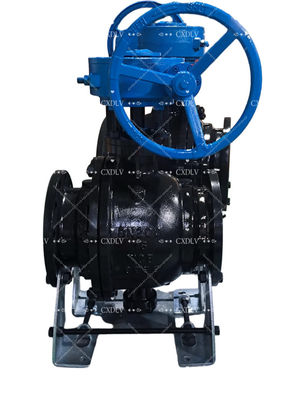

탄소강 WCB 트러니언 볼 밸브, 플랜지 끝단
사양
- DN150 - DN400 크기 사용 가능
- PN16 사용 가능
- 독특한 윤곽 볼 디자인으로 뛰어난 유량
- 전체 포트
- 공압식, 전기식, 기어식 또는 레버 작동 방식 사용 가능
- 산업 분야: 석유 및 가스, 해양, 정유, 지열, 발전, 화학, 펄프 및 제지, 극저온, 광업/철강
- 인증된 ISO 9001 품질 시스템 하에 제조
개요
트러니언 볼 밸브는 구멍이 뚫린 고정/지지 볼을 사용하여 흐름을 제어하는 1/4 회전 밸브의 한 형태입니다.
트러니언 장착 밸브는 볼이 베어링에 의해 제한되어 회전만 가능하며, 유압 부하의 대부분이 시스템 제약 조건에 의해 지원되어 베어링 압력이 낮고 샤프트 피로가 없습니다. 라인 압력은 업스트림 시트를 고정된 볼에 밀어 넣어 라인 압력이 업스트림 시트를 볼에 밀착시켜 밀봉합니다.
볼의 기계적 고정은 라인 압력으로부터의 추력을 흡수하여 볼과 시트 사이의 과도한 마찰을 방지하므로, 정격 작동 압력에서도 작동 토크가 낮게 유지됩니다. 이는 볼 밸브가 작동될 때 특히 유리하며, 액추에이터의 크기를 줄여 밸브 작동 패키지의 전체 비용을 절감합니다.
장점
트러니언 볼 디자인은 작동 토크가 낮고, 작동이 용이하며, 시트 마모를 최소화하고 (스템/볼 격리는 측면 하중 및 다운스트림 시트 마모를 방지하여 성능 및 수명을 향상시킵니다), 고압 및 저압 모두에서 뛰어난 밀봉 성능을 제공합니다 (별도의 스프링 메커니즘과 업스트림 라인 압력이 저압 및 고압 응용 분야에서 고정된 볼에 대한 밀봉으로 사용됩니다).
트러니언은 모든 크기 및 모든 압력 등급에 사용할 수 있지만, 조절 목적에는 적합하지 않습니다.
응용 분야
트러니언 볼 밸브는 일종의 더블 블록 앤 블리드(DDB) 밸브인 반면, 플로팅 볼 밸브는 다운스트림 측만 밀봉합니다. 트러니언 볼 밸브는 업스트림 및 다운스트림 매체를 모두 차단할 수 있습니다. 그리고 중간 캐비티의 압력이 시트 스프링 힘보다 클 때, 시트는 열려 챔버 내부의 압력을 해제하여 안전을 보장합니다.
Xidelong을 선택해야 하는 이유?
전문 분야:
저희는 볼 밸브, 버터플라이 밸브, 게이트 밸브, 글로브 밸브, 체크 밸브, 시트 글라스, 밸브 액세서리 등을 전문적으로 제조하고 있습니다...
장점:
1. 가격: 저희는 밸브 및 액세서리 전문 제조사이므로, 다른 업체에 비해 매우 경쟁력 있는 가격을 제공합니다.
2. 원자재 검사: 모든 자재는 고품질로 테스트되며 창고에 보관됩니다.
3. 작업자: 모든 작업자는 3개월 훈련을 받으며, 숙련된 작업자가 생산 라인에 투입됩니다.
샘플 주문:
일반적으로 충성 고객에게만 특급 요금을 청구하며, 신규 고객에게는 단위 비용의 50%와 특급 요금을 청구합니다.
배송 시간:
일반적으로 선불금을 받은 후 공식 주문에 대해 20일이 소요되며, 샘플 주문은 7일 이내에 준비됩니다.
품질 관리:
저희는 각 제품이 고객의 품질 요구 사항을 충족하도록 하기 위해 매우 엄격하고 완벽한 품질 시스템을 갖추고 있으며, 입고 품질 관리, 최종 품질 관리, 출고 품질 관리를 실시합니다. 또한, 모든 제품은 배송 전에 엄격하게 검사됩니다. '품질 우선, 서비스 우선'은 저희가 항상 추구하는 가치입니다.
보증 기간:
계약 또는 PI 서명일로부터 18개월. 평생 기술 지원.
(주문 및 도면과 상품 불일치 시, 고객은 불량품에 대한 클레임 보고서를 발행하고 사진 문서를 첨부합니다. 고객은 불량품 교체를 위해 추가 배송을 하거나, 불량품에 대한 비용을 보상받을 수 있습니다. 이러한 보상은 모든 운송 비용, 관세, 지불된 상품 금액을 포함합니다.)
지불 조건:
1. TT 조건: 지불은 직접 은행 송금(T/T)으로 선불금의 30%, 선적 전 또는 BL 사본을 팩스 또는 이메일로 보내는 70%입니다.
2. L/C 조건: L/C at sight 및 무제한 지불. (L/C는 서류 제시일로부터 최소 30일의 협상 기간을 허용해야 하며, L/C 내의 모든 조항은 명확하고 간결하며 수용 가능해야 합니다. 특별 조항, 조건은 허용되지 않습니다.)
경쟁력 있는 가격:
저희는 윈-윈 목표를 달성하기 위해 경쟁력 있는 가격, 좋은 품질 및 최고의 서비스를 제공합니다.
맞춤화:
맞춤 제작이 가능합니다.
