A216 WCB 플랜지드 게이트 밸브
제품 상세 정보:
| Place of Origin: | China |
| 브랜드 이름: | CXDLV |
| 인증: | CE&ISO |
| Model Number: | Z45W-16C |
결제 및 배송 조건:
| Minimum Order Quantity: | 1pc |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Suitable Plywood Cases according to different valves structure |
| Delivery Time: | 5~25 Work Days |
| Payment Terms: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Supply Ability: | 500pcs/Mon |
|
상세 정보 |
|||
| Body Material: | A216 WCB,CF3,CF3M | Trim: | #8 |
|---|---|---|---|
| Standard: | ANSI/JIS | Size: | 1/2"~10" |
| Medium: | Water, Oil ,Gas | Pressure: | ANSI150/ANSI300/PN16/PN25 |
| Wedge: | 13Cr | ||
| 강조하다: | 손바퀴와 함께 플랜지 게이트 밸브,비상승 줄기 문짝 밸브,WCB 핸들이 달린 게이트 밸브 |
||
제품 설명

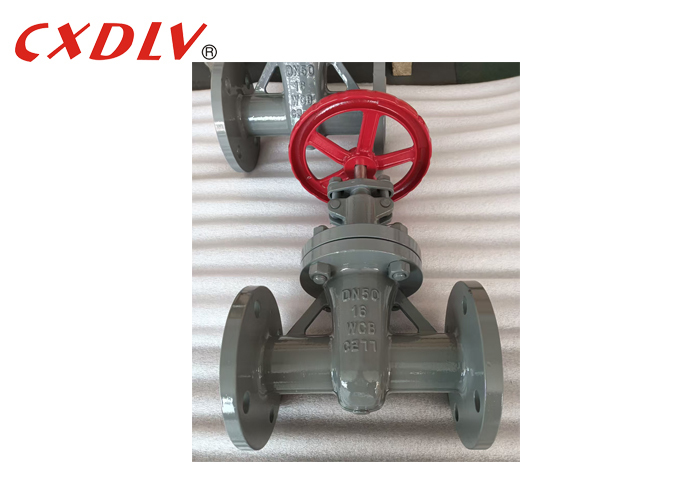

A216 WCB 플랜지 게이트 밸브, 핸들 휠이 있는 비상승 스템
사양
적용 표준:
- ASME B16.34, API608에 따라 설계 및 제조
- ASME B16.10에 따른 면대면
- ASME B16.5에 따른 엔드 플랜지
- API 598에 따른 검사 및 테스트
크기 범위:
- 1/2"~14"
압력 등급:
- PN16/PN25/PN40, ANSI150/300, JIS10K
온도 범위:
- -20°C~185°C
웨지:
- 플렉시블,
구조:
- NRS(비상승 스템)
응용 분야
게이트 밸브는 광범위한 응용 분야에서 사용됩니다. 물, 오일 또는 압축 가스에 대한 일반적인 서비스에 사용하기 위해 여러 크기와 구성으로 제공됩니다. 특수 모델은 소방 주 배관 차단 및 분배 서비스에 권장됩니다.
스테인리스 스틸 비상승 스템 게이트 밸브는 높은 수질이 요구되는 시립 시설, 건물 건설 및 수원 프로젝트와 같은 급수 및 배수 시스템에 널리 사용됩니다. 밸브는 비상승 스템 구조를 채택했기 때문에 설치 공간이 필요한 응용 분야에서도 널리 사용됩니다.
- 우수한 밀봉 성능, 컴팩트한 구조, 설치 공간 절약
- 매체 흐름 방향은 제한 없음
- 작은 유체 저항
- 내식성, 긴 수명
| 크기 | L(RF) | d | H | H1 | W | W1 |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
특징
1) 제품 특징: 국내외 고급 표준 요구 사항 충족, 신뢰할 수 있는 밀봉, 우수한 성능, 아름다운 모양.
2) 밀봉 쌍은 진보적이고 합리적이며, 게이트 및 밸브 시트의 밀봉 표면은 경도가 다른 경질 합금으로 표면 용접되어 밀봉이 신뢰할 수 있고, 경도가 높고, 내마모성, 고온 저항성, 내식성, 우수한 내마모성 및 긴 수명을 제공합니다.
3) 밸브 스템은 컨디셔닝 및 표면 질화 처리를 통해 우수한 내식성, 내마모성 및 내마모성을 갖습니다. 다양한 파이핑 플랜지 표준 및 플랜지 밀봉 표면 형태를 사용하여 다양한 프로젝트 및 사용자 요구 사항을 충족할 수 있습니다.
4) 사용 범위: 이 제품은 석유, 화학 및 기타 산업에서 사용할 수 있습니다.
모델 선택
게이트 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
| 밸브 재질 | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L | |||
| 작동 유형 | 핸드휠, 기어, 전기, 공압, 베어 샤프트 등 | |||
