상세 정보 |
|||
| 연결: | 웨이퍼 | 작업: | 핸들 |
|---|---|---|---|
| 압력: | PN16/PN25 | 제품명: | 1pc 볼 밸브 |
| 밸브 재질: | 탄소강 WCB | 모델: | Q71F-16C |
| 크기 범위: | DN15~DN200 | 온도: | -20°C~350°C |
| 강조하다: | 탄소강 WCB 웨이퍼 밸브,퀵 체인지 얇은 벽 볼 밸브,ISO5211 직접 마운트 이탈리아 디자인 |
||
제품 설명

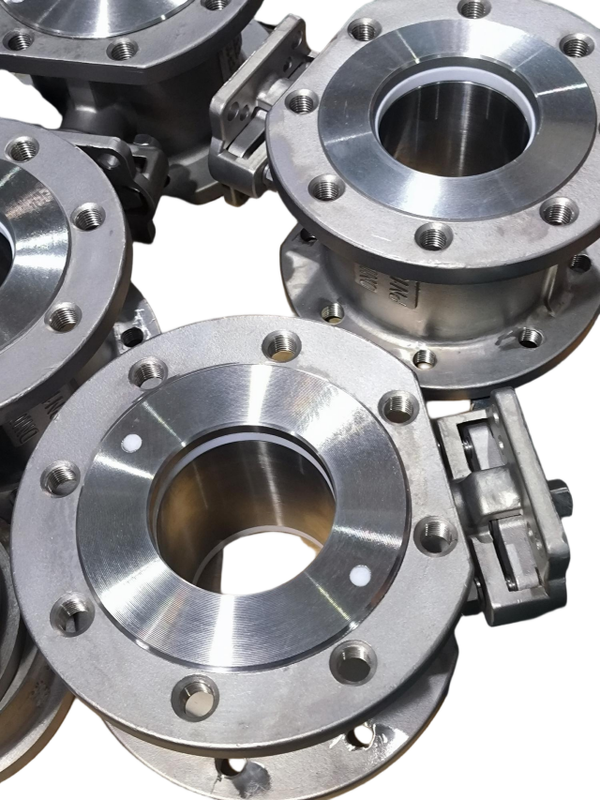

빠른 교체 구성 요소가 있는 이탈리아 얇은 벽 웨이퍼 볼 밸브 - 탄소 스틸 WCB 볼 밸브
일반적 특징
이탈리아 볼 밸브
적용 가능한 표준:
- 설계 및 제조: GB / T12237 / 1989
- 연결: JB / T79
- 방화성 시험: GB / T13927 - 1992
크기 범위:
- DN15 ~ DN200
명목 압력:
- 구조 1.6 ~ 4.0 MPa
온도 제한:
- 20 °C ~ 350 °C
웨이퍼형 볼 밸브(이탈리아 슈퍼 얇은 형태의 볼 밸브라고도 불립니다) 는 파이프 라인 장비에서 PN1.0~2.5MPa의 조건에서 사용됩니다.작업 온도는 29~180°C (밀착 반지는 RPTFE) 또는 29~180°C (밀착 반지는 PPL 폴리페닐렌), 파이프 라인에서 매체를 차단하거나 연결하는 것을 달성하기 위해. 물, 증기, 기름, 질산, 아세트산, 카바미드,또는 산화성 매체 적용 될 수 있습니다.
| 단위:mm | |||||
| 압력 | 크기 | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
적용
웨이퍼 볼 밸브는 석유, 화학, 금속, 발전소, 가벼운 산업 및 기타 분야에서 자동으로 석유, 물, 가스 및 직물 또는 섬유 액체를 조정하거나 차단하는 데 널리 사용될 수 있습니다.
강도
1- 펌프 펌프
2전체 항구 설계
3. ISO5211 직착 패드
4플랜지 표준:GB
5다양한 밀폐 재료와 탄소 강철 옵션
6. 웨이퍼 볼 밸브 구조 단순, 작은 크기, 가벼운 무게.
모델 선택
웨이퍼 볼 밸브
| 모델 번호 | 작업 압력 /Mpa |
적용 가능한 온도 /°C |
적용 가능한 중간 |
| Q71F-16C | 1.6 | PTFE≤150 PPL≤250 |
물유가스 |
| Q71F-25C | 2.5 | 물유가스 | |
