상세 정보 |
|||
| 연결: | 웨이퍼 | 작업: | 핸들 |
|---|---|---|---|
| 압력: | PN40 | 제품명: | 1pc 볼 밸브 |
| 밸브 재질: | 스테인레스 스틸 CF8 CF8M | 모델: | Q71F-40P |
| 크기 범위: | DN15~DN200 | 온도: | -20°C~350°C |
제품 설명

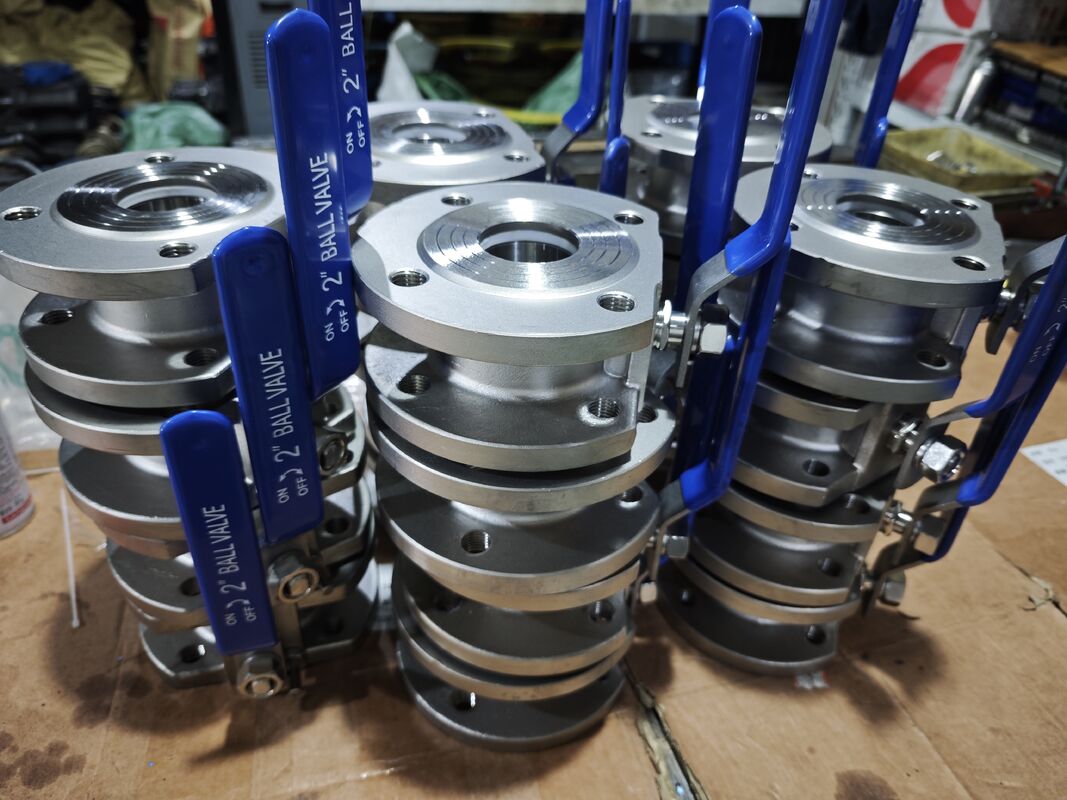

부품 교체가 용이한 이탈리아 씬 월 볼 밸브. 스테인리스 스틸 및 탄소강 볼 밸브
일반 특징
이탈리아 볼 밸브
적용 표준:
- 설계 및 제조: GB / T12237 / 1989
- 연결: JB / T79
- 방화 테스트: GB / T13927 - 1992
사이즈 범위:
- DN15 ~ DN200
공칭 압력:
- PN40 (4.0 MPa)
온도 제한:
- 20 °C ~ 350 °C
웨이퍼 타입 볼 밸브(또는 "이탈리아 슈퍼 씬" 타입 볼 밸브라고도 함)는 PN1.0~2.5MPa 조건의 파이프라인 장비에 사용되며, 작동 온도는 29~180℃(씰링 링은 RPTFE) 또는 29~180℃(씰링 링은 PPL 폴리페닐렌)로 파이프라인의 매체를 차단하거나 연결합니다. 적용 가능한 매체는 물, 증기, 오일, 질산, 아세트산, 요소, 또는 산화성 매체는 채택된 밸브 재질에 따라 적용될 수 있습니다.
| 단위: mm | |||||
| 압력 | 사이즈 | L | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
적용 분야
웨이퍼 볼 밸브는 석유, 화학, 야금, 발전소, 경공업 및 기타 분야에서 오일, 물, 가스 및 펄프 또는 섬유질 유체를 자동으로 조절하거나 차단하는 데 널리 사용될 수 있습니다.
강점
1. 블로우 아웃 방지 스템 설계
2. 풀 포트 설계
3. ISO5211 직접 장착 패드
4. 플랜지 표준: GB
5. 다양한 씰링 재료 및 탄소강 옵션
6. 웨이퍼 볼 밸브 구조가 간단하고 크기가 작으며 무게가 가볍습니다.
모델 선택
웨이퍼 볼 밸브
| 모델 번호 | 작동 압력 /Mpa |
적용 온도 /℃ |
적용 매체 |
| Q71F-40P | 4.0 | PTFE≤150 PPL≤250 |
질소산화물 |
| Q71F-25P | 2.5 | 질소산화물 | |
| Q71F-40Ti | 4.0 | 산화성 부식성 매체 | |
| Q71F-25Ti | 2.5 | 산화성 부식성 매체 |
