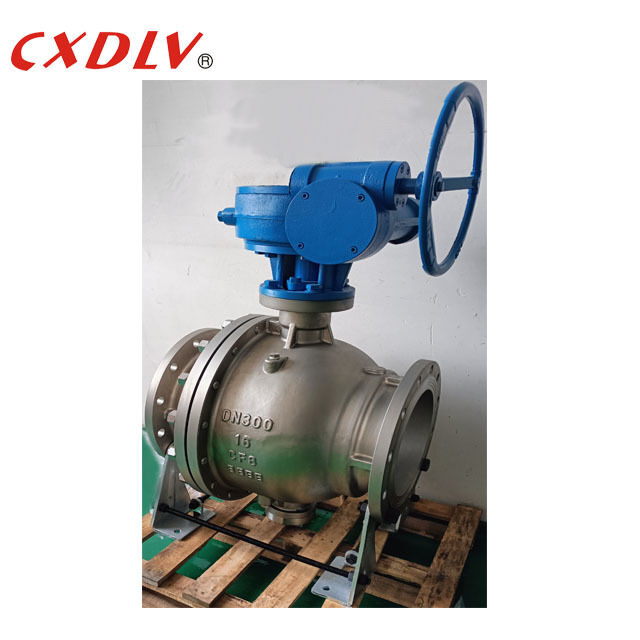

스테인리스 스틸 12" PN16 플랜지 트리니온 장착 볼 밸브와 워크 기어 오퍼레이터

스테인리스 스틸 12" PN16 플랜지 트러니언 마운트 볼 밸브 (웜 기어 작동기 포함)

이 시리즈의 볼 밸브는 고정된 볼을 사용하며, 모든 압력에서 볼은 스프링과 매체의 압력으로 움직이지 않고 밸브 시트를 밀어 우수한 밀봉을 실현합니다. 따라서 밸브 시트는 과도한 압력을 받지 않고 변형이 적으며 작동 토크가 작고 수명이 깁니다. 수명은 일반 O형 볼 밸브의 2~3배이며, 특히 고압 및 대구경에 적합합니다.

기술 매개변수:

트러니언 볼 밸브는 속이 비어 있고, 구멍이 있으며, 고정/지지된 볼을 사용하여 흐름을 제어하는 쿼터 턴 밸브의 한 형태입니다.

트러니언 마운트 밸브는 볼이 베어링에 의해 제약되고 회전만 허용된다는 것을 의미하며, 대부분의 유압 하중은 시스템 제약에 의해 지지되어 낮은 베어링 압력과 샤프트 피로가 발생하지 않습니다. 라인 압력은 업스트림 시트를 고정된 볼에 밀어 넣어 라인 압력이 업스트림 시트를 볼에 밀어 넣어 밀봉을 유발합니다.

볼의 기계적 고정은 라인 압력으로부터의 추력을 흡수하여 볼과 시트 간의 과도한 마찰을 방지하므로, 정격 작동 압력에서도 작동 토크가 낮게 유지됩니다. 이는 볼 밸브가 작동될 때 특히 유리한데, 액추에이터의 크기를 줄여 밸브 작동 패키지의 전체 비용을 절감할 수 있기 때문입니다.

 장점

트러니언 볼 설계는 낮은 작동 토크, 쉬운 작동, 최소화된 시트 마모 (스템/볼 분리가 측면 하중 및 다운스트림 시트 마모를 방지하여 성능 및 수명 향상), 고압 및 저압 모두에서 우수한 밀봉 성능 (별도의 스프링 메커니즘과 업스트림 라인 압력이 저압 및 고압 응용 분야에서 고정된 볼에 대한 밀봉으로 사용됨).

트러니언은 모든 크기와 모든 압력 등급에 사용할 수 있지만, 스로틀링 목적에는 적합하지 않습니다.

적용 분야

트러니언 볼 밸브는 클래스 150-클래스 2500 및 PN16-PN320의 다양한 파이프라인에서 매체를 차단하거나 연결하는 데 사용됩니다. 물, 증기, 오일, 액화 가스, 천연 가스, 석탄 가스, 질산, 아세트산, 산화성 매체, 요소 등 다양한 매체에 적합합니다. 화학 산업, 석유, 천연 가스, 야금 등과 같은 산업에서 널리 사용됩니다. 트러니언 볼 밸브의 구동 방식에는 웜 및 웜 기어 구동, 수동 구동, 공압 구동 및 전기 구동이 포함됩니다. 트러니언 볼 밸브는 일반적으로 플랜지 연결을 채택하며, 맞대기 용접 연결도 채택됩니다. 시트는 소프트 씰 시트 또는 금속 하드 씰 시트가 될 수 있습니다.

자주 묻는 질문

Q: 귀사는 무역 회사입니까, 아니면 제조업체입니까?

A: 저희는 공장입니다.

Q: 배송 기간은 얼마나 됩니까?

A: 주문에 따라 7~60일입니다.

Q: 샘플을 제공하십니까? 무료입니까, 아니면 추가 요금입니까?

A: 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불하지 않습니다.

Q: 지불 조건은 무엇입니까?

A: 결제1000USD 이하, 선불 100%. 결제1000USD 이상, 선불 30% T/T, 선적 전 잔금.
