상세 정보 |
|||
| 밸브 종류: | 이중 플레이트 웨이퍼 체크 밸브 | 압력 등급: | PN16 |
|---|---|---|---|
| 본체 재질: | 스테인레스 스틸 CF8M (316) | 디스크 재질: | 스테인레스 스틸 CF8M (316) |
| 스프링 소재: | 스테인레스 스틸 316 | 연결 유형: | 웨이퍼 |
| 작동 온도: | -29°C ~ 200°C | 적용 가능한 매체: | 물, 기름, 가스 |
제품 설명

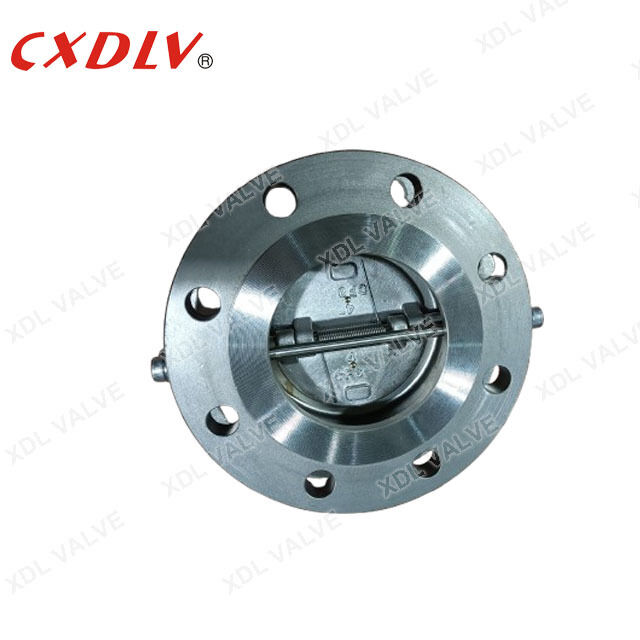

물, 오일, 가스용 스테인리스 스틸 플랜지 체크 밸브 – 듀얼 플레이트 역류 방지 밸브
Xidelong 웨이퍼 듀얼 플레이트 체크 밸브는 까다로운 산업용 파이프라인 시스템에서 신뢰할 수 있는 역류 방지를 위해 설계된 고성능 역류 방지 밸브입니다. 견고한 스테인리스 스틸 CF8M (A351 등급 316) 본체와 이중 스프링 로드 디스크를 특징으로 하는 이 플랜지 연결 체크 밸브는 광범위한 응용 분야에서 탁월한 내식성, 빠른 폐쇄 및 유지 보수가 필요 없는 작동을 제공합니다.주요 특징특징
이점
| 듀얼 플레이트 스프링 로드 설계 | 토션 스프링 메커니즘은 흐름이 역전될 때 즉각적이고 기포가 새지 않는 폐쇄를 보장하여 워터 해머 및 시스템 손상을 방지합니다. |
|---|---|
| CF8M 스테인리스 스틸 본체 및 디스크 | 우수한 내식성 및 내산화성; 해수, 화학 물질 및 최대 200°C의 고온 유체를 포함한 공격적인 매체에 적합 |
| 기술 사양 | 본체 및 디스크 재질: |
ASTM A351 CF8M (316 스테인리스 스틸)
- 시트 재질: 버진 PTFE
- 스프링 재질: 스테인리스 스틸 316 (인코넬 X-750 옵션)
- 연결 표준: EN 1092-1 PN16 / ASME B16.5 Class 150 플랜지
- 설계 표준: API 594, API 598, EN 13709
- 면간 거리: API 594 짧은 패턴
- 작동 온도: -29°C ~ +200°C (-20°F ~ +392°F)
- 적용 가능한 매체: 물, 온수, 증기, 오일, 가스, 약산, 유기 용매
- 일반적인 응용 분야수처리 플랜트:
원수, 처리수 및 슬러지 라인의 펌프 배출 역류 방지
- HVAC 시스템: 냉수, 응축수 및 온수 순환 루프
- 석유 및 가스: 정유 공정 라인, 탱크 농장 배관 및 연료 이송 시스템
- 해양 및 조선: 평형수 시스템, 빌지 배출 라인, 소방 주 배관
- 화학 처리: 316 SS 호환성이 필요한 부식성 매체 이송
- 발전: 냉각수 회로, 보조 배관, 응축수 환수 라인
- 품질 보증모든 Xidelong 듀얼 플레이트 체크 밸브는 배송 전에 다음 품질 관리 절차를 거칩니다:
API 598에 따른 100% 쉘 압력 테스트 (정격 압력의 1.5배)
정격 압력의 1.1배에서 100% 시트 누설 테스트 (시각적 누설 없음)
- 본체, 디스크 및 트림 부품에 대한 재질 인증서 (EN 10204 3.1)
- API 594 면간 거리 공차에 대한 치수 검사
- 용융 로트부터 완제품까지 완전한 추적성
