상세 정보 |
|||
| 디스크 재질: | 듀얼플렉스 2205/CF8M/CF8/CF3/CF3M/WCB | 중간: | water.gas.oil |
|---|---|---|---|
| 크기: | DN50 ~ DN600 | 기준: | ANSI/GB/DIN |
| 본체 재질: | 듀얼플렉스 2205/CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0mpa/1.6mpa/2.5mpa |
| 봄: | 인코넬 X-750/SS304/SS316 | ||
제품 설명

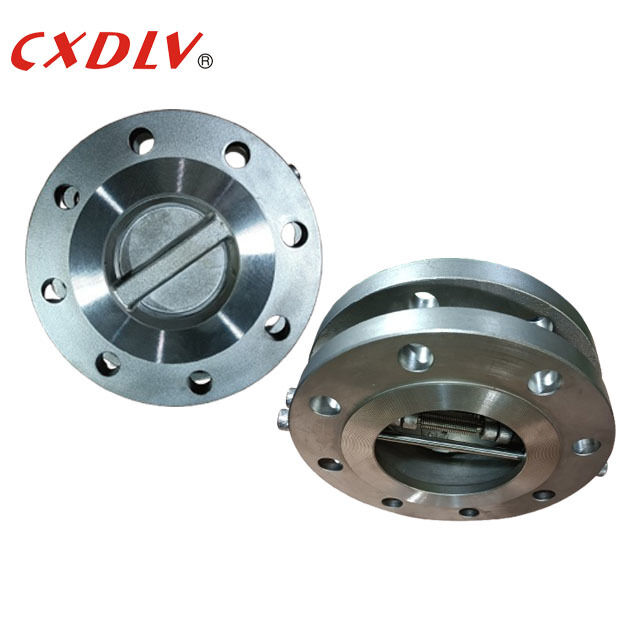

스테인리스 스틸 듀얼 플레이트 체크 밸브 메탈 힌지 플랜지 엔드 ANSI150LB RF
사양
설계 기준 AP1594. API6D. JB/T8937
면간 거리 기준 API594. API6D. DIN3202. JB/T8937
압력 및 온도 등급 기준ASME B16.34
시험 및 검사 기준 ANSI B 16.50. DIN2401. GB/T9124. JB/T74
적용
듀얼 플레이트 웨이퍼 체크 밸브는 중앙 힌지 핀에 경첩으로 연결된 두 개의 스프링 로드 플레이트를 사용합니다. 밸브 내부는 두 개의 반원형 스프링과 플레이트 표면으로 구성되며 핀으로 밸브 본체에 고정됩니다. 스프링은 밸브 플레이트를 닫기 위해 변형되고, 유체 압력은 스프링을 열리게 합니다. 변형이 빠르기 때문에 파이프의 수격 작용 손상을 방지합니다.
치수 도면
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
특징
1. 컴팩트한 웨이퍼 스타일, 일체형 설계;
2. 중앙 포스트가 외부 핀이나 플러그 없이 내부 어셈블리를 완전히 지지합니다;
3. 최대 유량 영역으로 압력 손실 감소;
4. 듀얼 플레이트 설계로 강도가 증가하고 개폐 시간이 단축됩니다;
5. 토션 스프링이 밸브 플레이트 닫힘을 보조하여 역류를 방지합니다. 일관된 밸브 응답으로 충격 및 수격 작용 방지
6. 샤프트는 견고하고 부식 방지 구조를 특징으로 합니다;
7. 샤프트 지지대는 밸브 플레이트의 과도한 이동을 방지하는 스톱 역할을 합니다. 부식 방지 기능이 있으며 대형 샤프트 베어링 표면을 가지고 있으며 내부 어셈블리, 유지 보수 또는 교체를 위해 쉽게 제거할 수 있습니다.
8. 스러스트 와셔는 밸브 플레이트 힌지의 마찰 및 마모를 줄입니다.
포장 및 배송
포장 세부 정보: 당사는 다양한 밸브에 적합한 목재 케이스를 선택하고 숙련된 작업자가 흠집이 발생하지 않도록 포장합니다. 장기 협력 포워더는 지연 없이 공간을 예약하고 세관을 통관하며 운송을 처리합니다. 운송 방법은 바다, 항공, 기차 세 가지가 있습니다. 고객의 요구에 따라 운송을 준비합니다.
배송 세부 정보: 주문에 따라 7~60일
FAQ
Q: 귀사는 무역 회사입니까, 제조업체입니까?
A: 당사는 16년 이상 제조업체입니다.
Q: 배송 시간은 얼마나 걸립니까?
A: 주문에 따라 7~60일입니다.
Q: 샘플을 제공합니까? 무료입니까, 추가입니까?
A: 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불하지 않습니다.
Q: 지불 조건은 무엇입니까?
A: 결제=1000USD, 선불 30% T/T, 선적 전 잔금.
