제품 상세 정보:
결제 및 배송 조건:
|
| 바디 재질: | CF8, CF8M, CF3, CF3M, WCB | 구조: | 일어나는 줄기 |
|---|---|---|---|
| 표준: | 안시 | 크기: | 4" ~12" |
| 온도: | 높은 온도 | 색깔: | 은 |
| 하이 라이트: | 단조 스틸 게이트 밸브,탄력 게이트 밸브 |
||

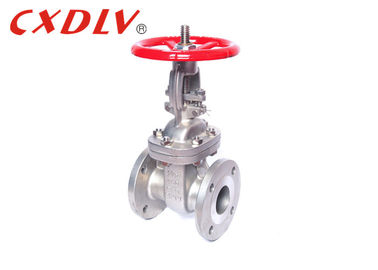

ANSI 가동 가능한 쐐기 게이트 밸브 두 배 플랜지 끝 고립 150 종류
명세
적용 가능한 기준:
- 게이트 밸브, API600
- 강철 벨브, ASME B16.34
- 정면으로 마주보는 ASME B16.10
- 끝은 ASME B16.5/ASME B16.47 플랜지를 붙입니다
- 개머리판쇠 용접은 ASME B16.25를 끝냅니다
- 검사와 시험 API 598
크기 범위:
- 1/2 " ~12"
압력 등급:
- ASME CL, 150, 300,
온도 편차:
- -196°C~650°C
신청
게이트 밸브의 문은 2개의 밀봉 얼굴을 비치하고 있습니다. 통용되는 쐐기 게이트 밸브 모양의 2개의 밀봉 얼굴 쐐기 모양. 쐐기 각은 벨브 모수, 보통 5º로 변화하고, 중간 온도는 2°52 만큼 높지 않습니다 '. 쐐기 게이트 밸브의 문은 엄밀한 문이라고 칭한 전부로 할 수 있습니다; 그것은 또한 그것의 processability를 개량하고 기계로 가공 과정 도중 바다표범 어업 표면 각의 탈선을 보상하기 위하여 소량의 개악을 일으킬 수 있는 문으로 만들어질 수 있습니다. 널은 탄력있는 셔터이라고 칭합니다.
| 크기 | L (RF) | d | H | H1 | W | W1 |
| 1/2” | 108 | 14 | 195 | / | 120 | / |
| 3/4" | 117 | 19 | 210 | / | 120 | / |
| 1" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2” | 165 | 38 | 395 | / | 200 | / |
| 2" | 216 | 51 | 400 | / | 200 | / |
| 2 1/2” | 241 | 64 | 435 | / | 200 | / |
| 3개 | 283 | 76 | 515 | / | 250 | / |
| 4개 | 305 | 102 | 595 | / | 280 | / |
| 5개 | 381 | 127 | 725 | / | 280 | / |
| 6개 | 403 | 152 | 780 | 820 | 300 | 310 |
| 8개 | 419 | 203 | 975 | 1020년 | 350 | 310 |
| 10" | 457 | 330 | 1150년 | 1200년 | 400 | 310 |
| 12" | 502 | 356 | 1380년 | 1430년 | 450 | 310 |
특징
1. 안정되어 있는 질: 과정, nuanced 및 포괄 검사를 통하여 질 감시를 실행하십시오!
2. 알맞은 가격: 능률적인 내부 가격 관리, 경비를 감소시키고는 및 고객 유익하기!
3. 빠른 납품: 진보된 생산 라인, 단축되는 충분한 스타킹 배달 시간!
모형 선택
게이트 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 벨브 Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 액추에이터 | 1) 단 하나 행동 (봄 반환) 2) 두 배 행동 | |||
| 부속품 | 1) 한계 스위치 2) 솔레노이드 벨브 3) 여과기 4)Positioner 5) 온난한 장치 | |||
