상세 정보 |
|||
| 신체 재료: | CF8,CF8M,CF3,CF3M,WCB | 구조: | 상승하는 줄기 |
|---|---|---|---|
| 기준: | GB/ANSI | 크기: | DN32 ~ DN350 |
| 온도: | -20 ~ 180deg c | 색상: | 은 |
| 강조하다: | PN16RF 플랜지드 게이트 밸브,핸들 휠 플랜지 게이트 밸브,CF8M 플랑지드 게이트 밸브 |
||
제품 설명

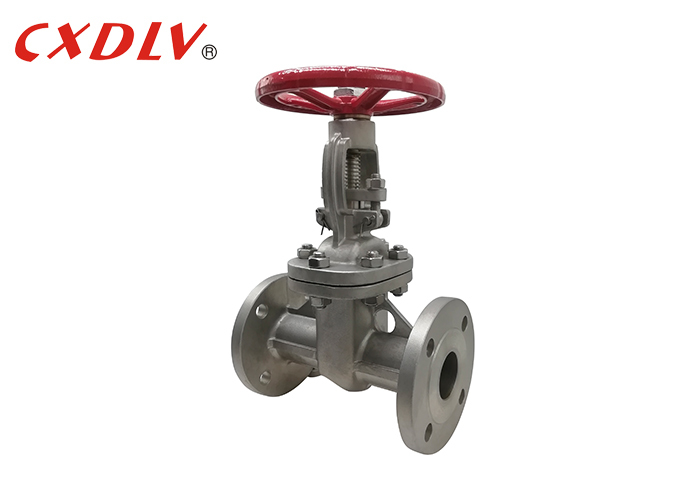

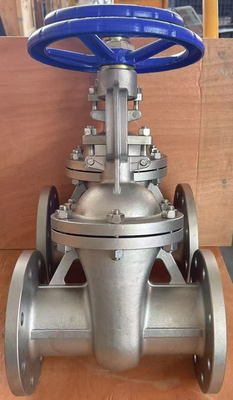

CF8M 플랜지드 게이트 밸브 PN16RF 핸들 휠
사양
적용 가능한 표준:
- 게이트 밸브, API600
- 스틸 밸브, ASME B1634
- ASME B16 대면10
- 끝 플랜지 ASME B16.5/ASME B16.47
- 엉덩이 용접은 ASME B16를 끝냅니다.25
- 검사 및 시험 API 598
크기 범위:
- DN15~DN300
압력 등급:
- PN16~PN40
온도 범위:
- -196°C~650°C
적용
시장에서 사용되는 일반적인 게이트 밸브는 오랫동안 누출되거나 경직되었습니다.회사는 유럽 고기술 고무 및 밸브 제조 기술에 의해 생산 된 고품질 고무 밀폐 밸브를 소개, 일반적인 게이트 밸브 밀폐, oxidation 및 다른 탄력적인 좌석의 결함을 극복합니다.밀폐 밸브는 좋은 밀폐 효과를 달성하기 위해 가벼운 탄력적인 변형 보상 효과를 생성하기 위해 탄력적인 ram를 사용합니다. 밸브는 빛 스위치, 신뢰할 수있는 밀폐, 좋은 탄력 기억 및 긴 서비스 수명의 장점이 있습니다. 널리 수도원 물, 하수, 건설, 석유, 화학, 식품,의약품, 섬유, 전력, 조선, 금속, 에너지 시스템 및 다른 체관 파이프 라인, 조절 및 가로막기 장치로.
| 크기 | L ((RF) | d | H | H1 | W | W1 |
| 1/2인치 | 108 | 14 | 195 | / | 120 | / |
| 3/4인치 | 117 | 19 | 210 | / | 120 | / |
| 1" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
| 2" | 216 | 51 | 400 | / | 200 | / |
| 2 1/2인치 | 241 | 64 | 435 | / | 200 | / |
| 3" | 283 | 76 | 515 | / | 250 | / |
| 4인치 | 305 | 102 | 595 | / | 280 | / |
| 5인치 | 381 | 127 | 725 | / | 280 | / |
| 6인치 | 403 | 152 | 780 | 820 | 300 | 310 |
| 8인치 | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10인치 | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12인치 | 502 | 356 | 1380 | 1430 | 450 | 310 |
특징
1밸브 내부는 부식 저항성 및 경화 방지 스틸 및 구리 합금 재료로 만들어졌으며 가혹한 작업 환경에 적응하기 위해 하수 시스템에서 사용할 수 있습니다.
2작은 크기, 가벼운 무게, 설치 및 수리 쉬운
3. 밸브 줄기는 3 개의 O 링에 의해 밀폐되어 스위치하는 동안 마찰 저항을 크게 감소시킵니다. 스위치는 가볍고 방수합니다.
모델 선택
포트 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 밸브 재료 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 가동기 | 1) 싱글 연극 ((봄 복귀) 2) 더블 연극 | |||
| 부속품 | 1) 제한 스위치 2) 소레노이드 밸브 3) 필터 4) 포지셔너 5) 핫 기어 | |||
