상세 정보 |
|||
| 신체 재료: | CF8,CF8M,CF3,CF3M,WCB | 기준: | GB |
|---|---|---|---|
| 크기: | DN80 ~ DN100 | 온도: | -196 ° C ~ 650 ° C |
| 색상: | 은 | 밀봉하다: | 금속실 |
제품 설명

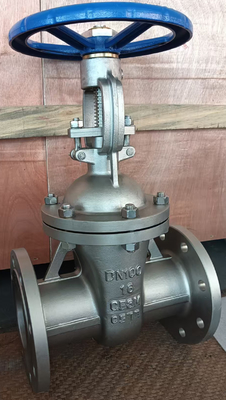

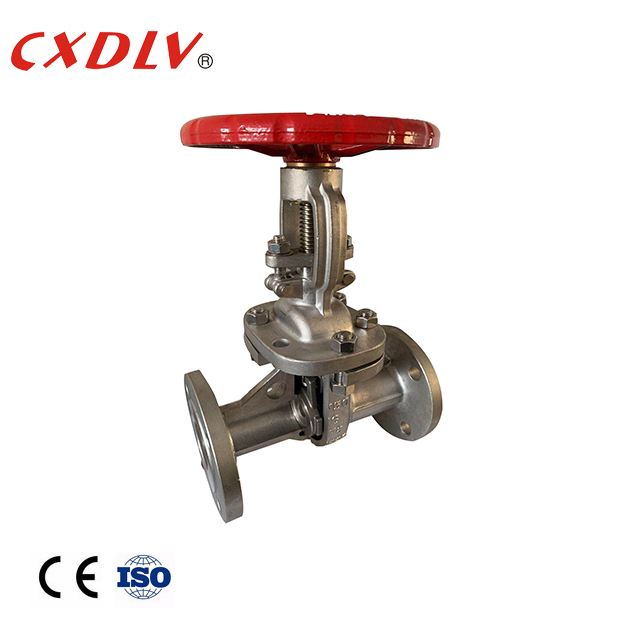

상승 스탬프 플랑지드 게이트 밸브 유연 윙 볼트 모프
사양
적용 가능한 표준:
- 얼굴 대 얼굴 차원:GB/T 12221
- 끝 플랜지 차원:GB/T 9113
- B16.34
- API598 테스트
크기 범위:
- DN50~DN350
압력 등급:
- PN16~PN40
온도 범위:
- -20°C~180°C
적용
The Z41 National Standard Manual Flange Gate Valve is one of the most common on-off valves that utilizes the up and down work of the gate to connect (open) and shut off (fully close) the fluid medium in the pipe이 게이트 밸브는 널리 수도꼭지 물, 하수, 건설, 석유, 화학, 식품, 의약품, 섬유, 전기,해양, 금속공학, 에너지 시스템
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8~18 | 390 |
특징
1매개체는 양쪽에서 어떤 방향으로도 흐를 수 있습니다. 설치가 쉽습니다. 게이트 밸브 채널은 양쪽에서 대칭합니다.
2구조의 길이가 작습니다 (하우스의 두 연결 끝 면 사이의 거리).
3간단한 모양, 짧은 구조 길이, 좋은 제조 과정과 광범위한 응용 범위.
모델 선택
포트 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 밸브 재료 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 가동기 | 1) 싱글 연극 ((봄 복귀) 2) 더블 연극 | |||
| 부속품 | 1) 제한 스위치 2) 소레노이드 밸브 3) 필터 4) 포지셔너 5) 핫 기어 | |||
이 제품에 대한 자세한 내용을 알고 싶습니다
