제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | CF8, CF8M, WCB, CF3, CF3M | 좌석 물자: | 금속 |
---|---|---|---|
구조: | 일어나는 줄기 | 표준: | 안시 |
크기: | 1/2 " ~1/1/4" | 매질: | 물 기름 가스 |
하이 라이트: | 단조 스틸 게이트 밸브,탄력 게이트 밸브 |

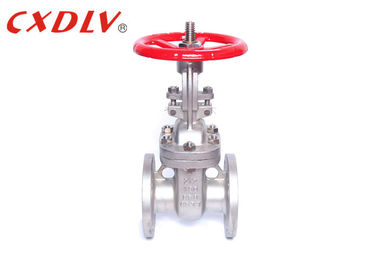

도관 게이트 밸브 두 배를 통해서 플랜지는 탄력있는 쐐기 ANSI 기준을 끝냅니다
명세
적용 가능한 기준:
- 게이트 밸브, API600
- 강철 벨브, ASME B16.34
- 정면으로 마주보는 ASME B16.10
- 끝은 ASME B16.5/ASME B16.47 플랜지를 붙입니다
- 개머리판쇠 용접은 ASME B16.25를 끝냅니다
- 검사와 시험 API 598
크기 범위:
- 1/2 " ~12"
압력 등급:
- ASME CL, 150, 300,
온도 편차:
- -196°C~650°C
신청
게이트 밸브의 오프닝 그리고 결산 일원은 문입니다. 문의 운동의 방향은 액체의 방향과 수직 입니다. 게이트 밸브가 단지 완전히 열리고 완전히 닫히골, 조정되고 눌릴 수 없습니다. 문은 2개의 밀봉 얼굴을 비치하고 있습니다. 일반적인 형태 게이트 밸브의 2개의 밀봉 얼굴은 쐐기 모양을 형성합니다. 쐐기 각은 벨브 모수, 보통 50로 중간 온도가 높 때 변화하고, 2°52 '입니다. 쐐기 게이트 밸브의 문은 엄밀한 문이라고 칭한 전부로 할 수 있습니다; 그것은 또한 그것의 processability를 개량하고 가공 도중 바다표범 어업 표면 각의 탈선을 보상하기 위하여 소량의 개악을 일으킬 수 있는 문으로 만들어질 수 있습니다. 널은 탄력있는 셔터이라고 칭합니다.
크기 | L (RF) | d | H | H1 | W | W1 |
1/2” | 108 | 14 | 195 | / | 120 | / |
3/4" | 117 | 19 | 210 | / | 120 | / |
1" | 127 | 25 | 240 | / | 140 | / |
1 1/4" | 140 | 32 | 300 | / | 180 | / |
1 1/2” | 165 | 38 | 395 | / | 200 | / |
2" | 216 | 51 | 400 | / | 200 | / |
2 1/2” | 241 | 64 | 435 | / | 200 | / |
3개 | 283 | 76 | 515 | / | 250 | / |
4개 | 305 | 102 | 595 | / | 280 | / |
5개 | 381 | 127 | 725 | / | 280 | / |
6개 | 403 | 152 | 780 | 820 | 300 | 310 |
8개 | 419 | 203 | 975 | 1020년 | 350 | 310 |
10" | 457 | 330 | 1150년 | 1200년 | 400 | 310 |
12" | 502 | 356 | 1380년 | 1430년 | 450 | 310 |
특징
1. 편평하 바닥 밸브대, 물개를 믿을 수 있는 하는 먼지 축적 없음
2. 그 벨브 플랩 전반적인 포장 NBR
3. 벨브 internals는 하수도 시스템에서 가혹한 노동 환경에 적응시키기 위하여 이용될 수 있는 부식 저항하는과 비 녹 강철과 구리 합금 물자로 만듭니다.
4. 유동성 저항은 작, 바다표범 어업 표면은 매체에 의해 보다 적게 세척되고 침식됩니다.
5. 개폐해서 노동 절약 입니다.
6. 매체의 교류 방향은 한정되지 않습니다의 소요, 압력 감소.
모형 선택
게이트 밸브
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
벨브 Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
액추에이터 | 1) 단 하나 행동 (봄 반환) 2) 두 배 행동 | |||
부속품 | 1) 한계 스위치 2) 솔레노이드 벨브 3) 여과기 4)Positioner 5) 온난한 장치 |
