| MOQ: | 1PC |
| 가격: | 협상 가능 |
| 표준 포장: | 다른 벨브 구조에 따라 적당한 합판 상자 |
| 배달 기간: | 5~25 일 일 |
| 지불 방법: | T/T, Paypal, 서부 동맹, D/A, L/C, D/P, MoneyGram |
| 공급 능력: | 500pcs/mon |

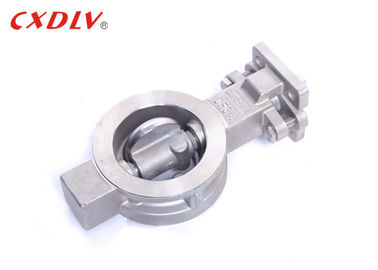

운영하는 물 기름 가스 웨이퍼 나비 벨브 두 배 플랜지 끝 장치를 위해
명세
1. 적용 가능한 기준:
* 디자인과 제조: GB/T12238-2005
* 연결: JB/T79- 94(2)
* 정면으로 마주보는 차원: GB/T 12221(20)
* 시험과 검사: JB/T9092-1999
2. 크기 범위:
- DN50~DN500
3. 압력 등급:
- PN16~PN40
4.Temperature 범위:
- -20°C~185°C
신청
나비 벨브, 일컬어 플랩 벨브는, 간단한 통제 벨브입니다. 중간 낮 압력 파이프라인의 엇바꾸기 통제를 위해 사용될 수 있는 나비 벨브는 결산 일원이 (벨브 또는 원판) 오프닝과 종결을 달성하기 위하여 벨브 갱구의 주위에 자전하는 원판이다는 것을 의미합니다. 벨브의 종류.
나비 벨브의 원판은 관의 직경 방향에서 거치됩니다. 나비 벨브는 구조에서 간단하고, 작고 크기로 가볍습니다 무게에서. 그것이 약간 부속으로만 이루어져 있고, 단지 자전 90°에 의해 빨리 열리고 닫을 수 있습니다. 가동은 간단하, 벨브에는 좋은 유동성 통제 특성이 있습니다. 나비 벨브가 완전히 개방 장소에 있을 때, 원판의 간격은 벨브 몸통이 매체에 의하여 흘러 관통할 때 유일한 저항입니다, 그래서 벨브에 의해 생성된 압력 강하는 작습니다, 그래서 더 나은 순서 조절 특성이 있습니다.
| DN | L | C | Y | E | G |
| 50 | 43 | 96 | 50 | 38 | 124 |
| 65 | 49 | 119 | 48 | 59 | 194 |
| 80 | 49 | 132 | 74 | 73 | 203 |
| 100 | 54 | 157 | 97 | 95 | 216 |
| 125 | 64 | 186 | 111 | 111 | 217 |
| 150 | 57 | 216 | 146 | 142 | 235 |
| 200 | 64 | 270 | 194 | 188 | 270 |
| 225 | 71 | 324 | 243 | 236 | 329 |
| 300 | 81 | 381 | 289 | 282 | 357 |
힘
1. 나비 벨브는 진흙을 수송하고 관 입에 극 소량 액체를 축적할 수 있습니다. 좋은 물개는 저압으로 달성될 수 있습니다. 조정 성과는 좋습니다.
2. 나비 판의 유선형 디자인은 에너지 절약 제품으로, 유동성 저항 손실 작습니다, 기술될 수 있습니다.
모형 선택
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 | |||
|
|
