상세 정보 |
|||
| 본체 재질: | SUS304/A216 WCB | 시트 재료: | EPDM |
|---|---|---|---|
| 구조: | 이중 편심 | 기준: | JIS10K/ANSI150LB/PN10/PN16 |
| 크기: | DN150 | 중간: | 수유 가스 |
| 강조하다: | 스테인레스 스틸 웨이퍼 나비 밸브,이중 특이한 나비 밸브 JIS10K,고성능 나비 밸브 ANSI150LB |
||
제품 설명

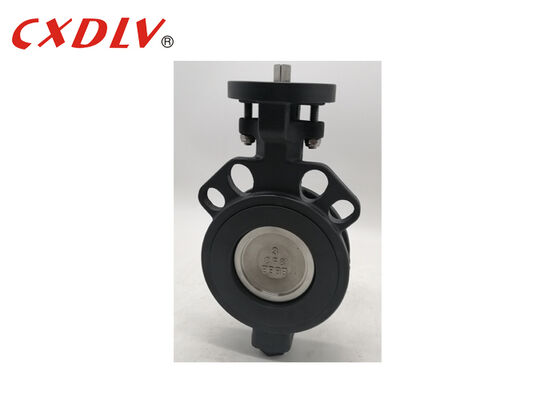

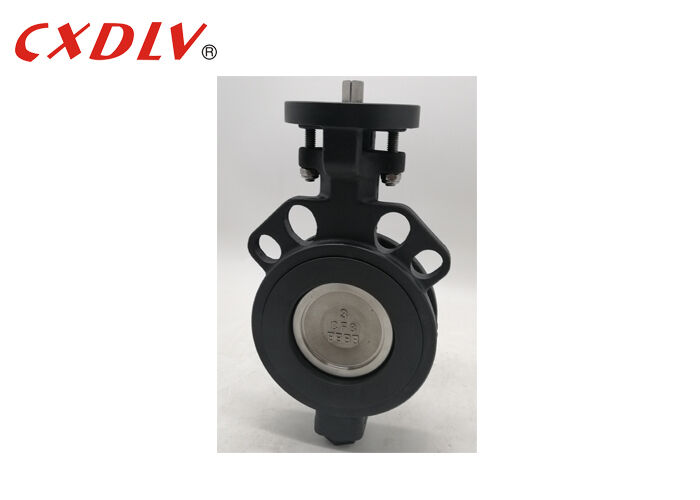

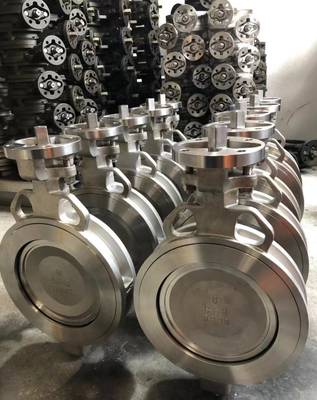

이중 편심 고성능 버터플라이 밸브 스테인리스 스틸 웨이퍼 타입 JIS10K/ANSI150LB
사양
1. 적용 표준:
* 설계 및 제조: GB/T12238-2005
* 연결: JB/T79-94(2)
* 면대면 치수: GB/T12221(20)
* 테스트 및 검사: JB/T9092-1999
2. 크기 범위:
- DN50~DN500
3. 압력 등급:
- PN16~PN40, JIS10K, ANSI150LB
4. 온도 범위:
- -20°C~185°C
응용 분야
플랩 밸브라고도 알려진 버터플라이 밸브는 간단한 조절 밸브입니다. 저압 파이프라인 매체의 스위칭 제어에 사용할 수 있는 버터플라이 밸브는 닫는 부재(밸브 또는 디스크)가 밸브 샤프트 주위로 회전하여 열고 닫는 디스크를 의미합니다. 일종의 밸브입니다.
버터플라이 밸브의 디스크는 파이프의 직경 방향으로 장착됩니다. 버터플라이 밸브는 구조가 간단하고 크기가 작으며 무게가 가볍습니다. 몇 개의 부품으로 구성되어 있으며 90°만 회전하여 빠르게 열고 닫을 수 있습니다. 작동이 간단하고 밸브는 우수한 유체 제어 특성을 가지고 있습니다. 버터플라이 밸브가 완전히 열린 위치에 있으면 디스크의 두께가 매체가 밸브 본체를 통과할 때 유일한 저항이 되므로 밸브에서 발생하는 압력 강하가 작아 더 나은 유량 제어 특성을 갖습니다.
| DN | L | C | Y | E | G |
| 50 | 43 | 96 | 50 | 38 | 124 |
| 65 | 49 | 119 | 48 | 59 | 194 |
| 80 | 49 | 132 | 74 | 73 | 203 |
| 100 | 54 | 157 | 97 | 95 | 216 |
| 125 | 64 | 186 | 111 | 111 | 217 |
| 150 | 57 | 216 | 146 | 142 | 235 |
| 200 | 64 | 270 | 194 | 188 | 270 |
| 225 | 71 | 324 | 243 | 236 | 329 |
| 300 | 81 | 381 | 289 | 282 | 357 |
강도
1. 버터플라이 밸브는 파이프 입구에서 진흙을 운반하고 최소량의 액체를 축적할 수 있습니다. 저압에서 우수한 밀봉을 달성할 수 있습니다. 조정 성능이 좋습니다.
2. 버터플라이 플레이트의 유선형 설계로 유체 저항 손실이 작아 에너지 절약 제품이라고 할 수 있습니다.
모델 선택
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 재료 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모델 | 1) 하이 플랫폼 모델 2) 핸들 모델 | |||
