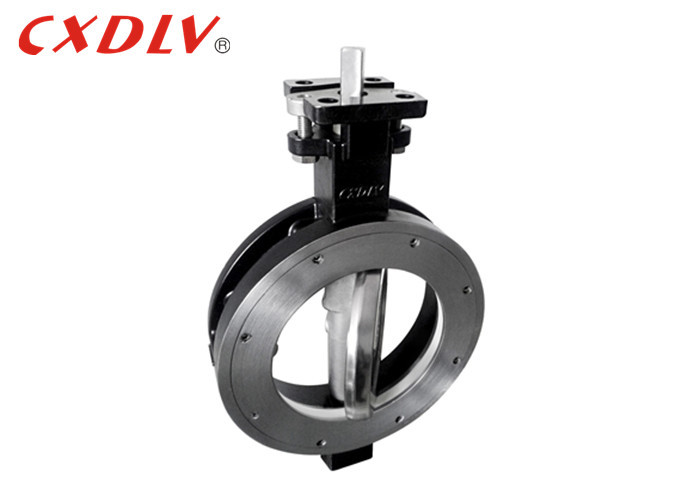

JIS 두 배 효력 나비 벨브 웨이퍼 유형 자동 통제 러그 탄소 강철

JIS 두 배 효력 나비 벨브 웨이퍼 유형 자동 통제 러그 탄소 강철

명세

1. 적용 가능한 기준:
* 디자인과 제조: ASTM A351 304
* 연결: JB/T79- 94(2)
* 정면으로 마주보는 차원: ANSI/ASME B16.5
* 시험과 검사: API STD598-84
2. 크기 범위:
- DN50~DN300
3. 압력 등급:
- 10K~20K
4. 온도 편차:
- -20°C~185°C

신청

고성능 나비 벨브는 두 배 괴상한 구조로 디자인됩니다. 갱구의 센터는 벨브 몸통 구조의 센터에서 상쇄되고, 벨브 판의 원형 아크 바다표범 어업 표면의 디자인과 결합됩니다, 바다표범 어업 표면의 쓸림힘을 감소시키기 위하여 열릴 때 바다표범 어업 좌석에서 벨브 판이 빨리 전투 이탈되고, 닫을 때 벨브 판에는 더 나은 바다표범 어업 성과가 있습니다. 독립적인 밸브대 보상 물개도 결합된 중심 각자 포지셔닝 바다표범 어업 밸브대 구조 디자인은, 밸브대 착용 효과적으로 보상되고, 바다표범 어업의 때에 마찰력은, 벨브 감소되고 효과적으로 나비 벨브의 통제 정밀도를 개량하는 가동 힘은 매우, 그로 인하여 감소됩니다. 나비 벨브 물개의 이 시리즈에는 긴 서비스 기간 및 우수한 바다표범 어업 성과가 있습니다. 건조한 일반적인 부식성 가스 액체 매체의 조정 그리고 절단을 위해 적당합니다.

특징

1. 두 배 괴상한 구조는 채택됩니다. 닫을 때, 벨브 판은 제일 주변 바다표범 어업 국가를 달성하기 위하여 바깥쪽에 확장합니다; 열릴 때, 효과적으로 착용에서 바다표범 어업 반지를 방지하는 벨브 판이 및 바다표범 어업 반지는 빨리, 전투 이탈됩니다; 따라서, 작동 토크는 감소되고 작동 토크는 증가됩니다. 벨브의 노동 생활.

2. 바다표범 어업 반지에는 비발한 디자인이 있고 국제적으로 선진 기술을 채택합니다: PTFE 물개는 “입술 이” 각자 바다표범 어업 구조를 채택합니다; 단단한 물개는 “U” - 모양 탄력 있는 물개를 채택합니다. 바다표범 어업 구조는 긴 서비스 기간을 보내고 믿을 수 있습니다. 연약한 물개 사용의 예에 관해서는, 어떤 상황에서 단단한 물개는 사용자 요구, 근무 조건 및에 의해, 그것 주로 결정됩니다 사용되고 내식성 필요조건.

3. 압축 공기를 넣은 두 배 괴상한 고성능 나비 벨브에는 동일한 직경 비 감소시키는 O 모양 공 벨브에서만 큰 순환 수용량 그리고 작은 교류 저항이, 둘째로 있습니다.

4. 압축 공기를 넣은 두 배 괴상한 고성능 나비 벨브는 큰 순환 직경을 비치하고 있, 교류 통행의 직경은 GB12238에서 지정된 교류 통행의 직경 보다는 더 큽니다. 교류 수로는 파이프라인 청소를 위해 편리한 자동 세척 인 수축량 약실을 비치하지 않으며습니다. 그것은 중단한 입자를 가진 탁도, 낮은 점성 및 섬유질 매체를 가진 액체를 위해 더 효과적입니다.

5. 파이프라인을 가진 연결 방법은 비 파란 클립 유형을 채택합니다. 구조 길이: 연약한 물개는 GB12221 시리즈 채택합니다 (ISO5752 시리즈 부호를: 20). 단단한 물개는 GB12221 긴 시리즈 채택합니다 (ISO5752 시리즈 부호를: 16). 그러므로, 벨브의 이 유형은 다재다능하 교환할 수 있고 국제 기준과 일치하여 입니다.

6. 4개의 표준 액추에이터: 압축 공기를 넣은 피스톤 (ZS), 압축 공기를 넣은 격막 (ZM), 전기 기계 스위치 (Za), 및 전자로 통제된 전기는 (ZD) 교환할 수 있습니다.

모형 선택
