제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | 스테인리스/wcb | 구조: | 두 배 괴상한 |
---|---|---|---|
표준: | 안시 | 크기: | 6" |
매질: | 물 기름 가스 | 연결: | 웨이퍼 유형 |
하이 라이트: | 웨이퍼 타입 버터플라이 밸브,웨이퍼 나비 체크 밸브 |

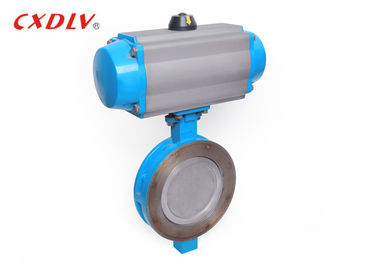

연약한 좌석 압축 공기를 넣은 움직여진 웨이퍼 나비 벨브 4 인치 ANSI/GB 기준
명세
1. 적용 가능한 기준:
* 디자인과 제조: ASTM A351 304
* 연결: JB/T79- 94(2)
* 정면으로 마주보는 차원: ANSI/ASME B16.5
* 시험과 검사: API STD598-84
2. 크기 범위:
- 1/2 " ~24"
3. 압력 등급:
- 150LB~600LB
4. 온도 편차:
- -20°C~185°C
신청
전기 조정 나비 벨브는 전기 벨브 및 전기 통제 벨브의 유형입니다. 주요 연결 방법은: 산업 자동화 통제의 분야에 있는 중요한 실행 단위인 웨이퍼 타자를 칩니다, 와 플랜지 유형은. 전기 조정 나비 벨브의 임명을 위한 2개의 주요 관점: 임명 위치, 고도 및 인레트와 출구 방향은 구상 필요조건을 만족시켜야 합니다. 매체의 방향이 벨브 몸통에 표를 한 화살의 방향으로 일관되어야 한다는 것을 흐르고, 연결이와 단단히 확고해야 한다는 것을 유의하십시오. 전기 조정 나비 벨브는 임명의 앞에 검열되어야 합니다. 벨브의 명찰은 현재 국가 표준 “일반적인 벨브 표” GB12220에 따라야 합니다.
크기 | L | C | Y | E | G |
2" | 43 | 96 | 50 | 38 | 124 |
2 1/2” | 49 | 119 | 48 | 59 | 194 |
3개 | 49 | 132 | 74 | 73 | 203 |
4개 | 54 | 157 | 97 | 95 | 216 |
5개 | 64 | 186 | 111 | 111 | 217 |
6개 | 57 | 216 | 146 | 142 | 235 |
8개 | 64 | 270 | 194 | 188 | 270 |
10" | 71 | 324 | 243 | 236 | 329 |
12" | 81 | 381 | 289 | 282 | 357 |
힘
밸브 대는을 통하여 막대 구조입니다. 처리를 냉각하고 부드럽게 하기 후에, 그것에는 좋은 포괄적인 기계적 성질, 내식성 및 찰상 저항이 있습니다. 나비 벨브가 열리고 닫을 때, 드는 가동이 밸브 대에 의하여 단지 자전하고 실행하지 않습니다. 밸브 대의 패킹은 부서지게 쉽지 않고 바다표범 어업은 믿을 수 있습니다. 그것은 나비 판의 콘 핀으로 고쳐지고, 밸브 대 및 나비 판이 우연히 부서질 때 돌출 끝은 벨브를 막기 위하여 쓰러지기 유래하십시오, 펀치 밖으로 유형을 방지하기 위하여 디자인됩니다.
모형 선택
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
