제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | CF8, CF8M, CF3, CF3M, WCB | 표준: | GB |
---|---|---|---|
크기: | DN200~DN250 | 온도: | -196°C~650°C |
봉인: | 금속 물개 | 압박: | PN16 |
하이 라이트: | 탄력 게이트 밸브,산업용 밸브 |

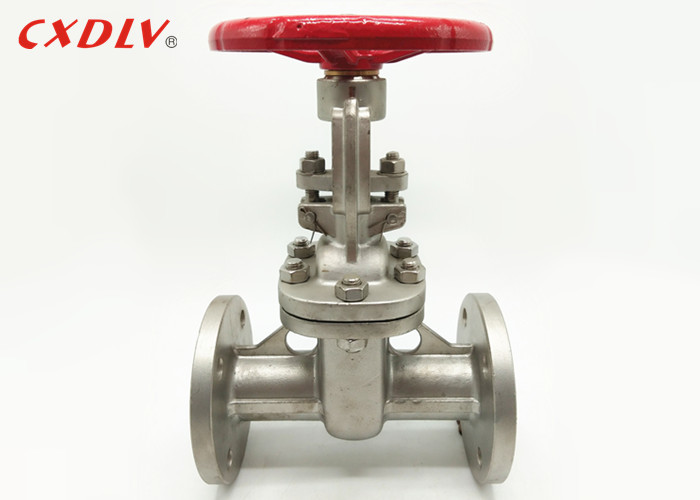

수문 탄력있는 자리가 주어진 게이트 밸브 플랜지 끝 산업 급료 CF8 CF8M
명세
적용 가능한 기준:
- 정면으로 마주보는 차원: GB/T 12221
- 끝 플랜지 차원: GB/T 9113
- DESING: ANSI B16.34
- 시험: API598
크기 범위:
- DN15~DN300
압력 등급:
- PN16~PN40
온도 편차:
- -196°C~650°C
신청
쐐기 게이트 밸브의 문은 엄밀한 문이라고 칭한 전부로 할 수 있습니다; 그것은 또한 그것의 processability를 개량하고 기계로 가공 과정 도중 바다표범 어업 표면 각의 탈선을 만회하기 위하여 소량의 개악을 일으킬 수 있는 문으로 만들어질 수 있습니다. 널은 탄력있는 셔터이라고 칭합니다. 게이트 밸브가 닫힐 때, 바다표범 어업 표면은 중간 압력에 의해서만 밀봉될 수 있습니다, 램의 i.e, 바다표범 어업 표면은 각자 바다표범 어업인 바다표범 어업 표면의 바다표범 어업을 지키는 중간 압력에 의해 밸브대에 대하여 다른 상황에서 눌러집니다. 게이트 밸브의 대부분은 밀봉하기 위하여 강제됩니다, i.e, 벨브가 닫힐 때, 외력은 밸브대에 바다표범 어업 표면의 바다표범 어업을 지키기 위하여 문을 누르도록 강제됩니다. 또한 게이트 밸브 움직임의 문이 선형으로 상승 게이트 밸브이라고 칭하는, 밸브 대에 열리는 게이트 밸브를 불렀습니다.
DN | L | D | D1 | D2 | b-f | z-φd | H |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080년 |
특징
1. 높은 고도, 긴 오프닝 및 금렵기. 셔터의 오프닝 그리고 결산 치기는 크, 하락은 나사에 의해 실행됩니다.
2. 물망치 현상은 생성하기 쉽지 않습니다. 이유는 폐쇄 시간이 길다 입니다.
3. 매체는 설치하기 쉬운 양측에 어떤 방향든지에서 흐를 수 있습니다. 게이트 밸브 수로는 양측에 대칭 입니다.
모형 선택
게이트 밸브
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
벨브 Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
액추에이터 | 1) 단 하나 행동 (봄 반환) 2) 두 배 행동 | |||
부속품 | 1) 한계 스위치 2) 솔레노이드 벨브 3) 여과기 4)Positioner 5) 온난한 장치 |
