상세 정보 |
|||
| 바디 재질: | CF8, CF8M, CF3, CF3M, WCB | 표준: | GB |
|---|---|---|---|
| 크기: | DN300 | 온도: | -196°C~650°C |
| 봉인: | 금속 물개 | 압박: | PN10/PN16/PN25 |
| 강조하다: | 탄력 게이트 밸브,산업용 밸브 |
||
제품 설명

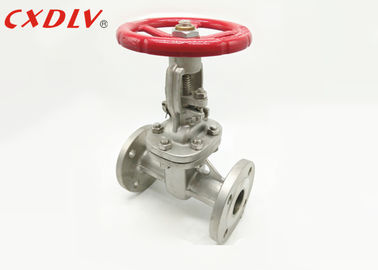

GB는 게이트 밸브 자리가 주어진 상승 줄기 수문 탄력있던을 가진 플랜지를 붙였습니다
명세
적용 가능한 기준:
- 정면으로 마주보는 차원: GB/T 12221
- 끝 플랜지 차원: GB/T 9113
- DESING: ANSI B16.34
- 시험: API598
크기 범위:
- DN15~DN300
압력 등급:
- PN16~PN40
온도 편차:
- -196°C~650°C
신청
게이트 밸브는 오프닝 및 결산 일원의 셔터입니다. 문의 운동의 방향은 액체의 방향과 수직 입니다. 게이트 밸브가 단지 완전히 열리고 완전히 닫힐 수 있습니다. 문의 모수는 다릅니다, 보통 5°. 중간 온도는 높 때, 2°52입니다. ‘. manufacturability를 개량하고 기계로 가공 과정 도중 바다표범 어업 표면 각의 탈선을 만회하십시오. 램의 이 종류는 탄력 있는 램에게 불립니다.
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080년 |
특징
1. 교류 저항은 작습니다. 벨브 몸통의 안 중간 통행은 처음부터 끝까지 똑바릅니다, 매체는 직선에서 흐르고, 교류 저항은 작습니다.
2. 열리고 닫힐 것이다 때 그것이 노동 절약 입니다. 차단 밸브와 비교해, 셔터의 운동의 방향은 열리거나 닫힌다는 것을, 매체의 교류의 방향과 수직 입니다.
3. 높은 고도, 긴 오프닝 및 금렵기. 셔터의 오프닝 그리고 결산 치기는 크, 하락은 나사에 의해 실행됩니다.
모형 선택
게이트 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 벨브 Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 액추에이터 | 1) 단 하나 행동 (봄 반환) 2) 두 배 행동 | |||
| 부속품 | 1) 한계 스위치 2) 솔레노이드 벨브 3) 여과기 4)Positioner 5) 온난한 장치 | |||
