제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | CF8 | 좌석 물자: | 폴리 테트라 플루오로 에틸렌 |
---|---|---|---|
구조: | 두 배 기인 | 표준: | GB |
크기: | DN150 | 매질: | 물 기름 가스 |
하이 라이트: | 웨이퍼 타입 버터플라이 밸브,웨이퍼 나비 체크 밸브 |

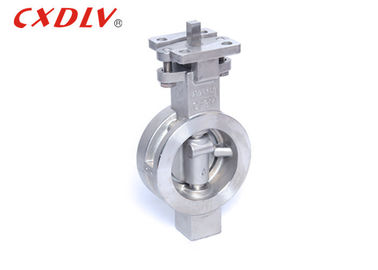

고성능 웨이퍼 나비 벨브 스테인리스 두 배 괴상한 GB PN16
명세
1. 적용 가능한 기준:
* 디자인과 제조: GB/T12238-2005
* 연결: JB/T79- 94(2)
* 정면으로 마주보는 차원: GB/T 12221(20)
* 시험과 검사: JB/T9092-1999
2. 크기 범위:
- DN50~DN500
3. 압력 등급:
- PN16~PN40
4. 온도 편차:
- -20°C~185°C
신청
고성능 나비 벨브는 난방을 포함하여 많은 기업에 있는 기준, 송풍 및 공기조화, 발전, 물 및 폐수 처리 가공하는 탄화수소 및 바다와 상업적인 조선입니다.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
힘
1. 나비 판은 밸브 대에 의해 몹니다. 그것이 90°를 통해 자전하는 경우에, 한 번 열리고 닫힐 수 있습니다. 원판의 편향도 각을 바꾸어서, 매체의 교류는 통제될 수 있습니다.
2. 근무 조건과 매체: 나비 벨브는 로와 같은 기술설계 체계에 있는 각종 부식성과 비 부식성 액체 가스, 천연 가스, 액화 석유 가스, 도시 가스, 뜨거운 냉기, 화학 용융 제련 및 발전, 건물 물 공급 및 배수장치 운반을 위해 적당합니다, 등. 매체의 교류를 통제하고 차단하기 위하여 사용되는 매체의 관에서.
모형 선택
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
